Теплоконтроль Продукция Клапаны и автоматика Клапан запорно-регулирующий односедельный ЗРК (25ч945п, 25с945п)

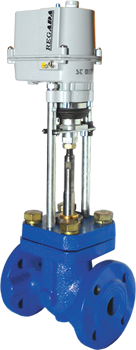

ЗРК (25ч945п, 25с945п) - Клапан запорно-регулирующий односедельный

ЗРК (25ч945п, 25с945п) Клапан запорно-регулирующий односедельный
Цена: По запросу
Наличие на складе: Уточняйте
Доставка: По всей России

Отгрузка осуществляется транспортными компаниями на Ваш выбор.
Мы рекомендуем:

ЖелДорЭкспедиция
ЖелДорЭкспедиция		 Деловые линии
Деловые линии
Для заказа укажите следующие параметры:
Материал корпусных деталей:
Уплотнение затвора:
Номинальный диаметр DN:
Усл. пропускная способность, Kvy:
Номинальное давление, PN:
Температура регулируемой среды:
Климатическое исполнение:
Маркировка:
ЗРК 25_945_-__-__-__-__-__

Отправить заявку


Содержание

  1. Назначение
  2. Технические характеристики
  3. Устройство и габариты

Клапаны запорно-регулирующие ЗРК с электрическим исполнительным механизмом (ЭИМ) являются исполнительными устройствами, предназначенными для автоматического регулирования расхода неагрессивных к материалам деталей клапана сред в системах теплоснабжения, горячего и холодного водоснабжения, вентиляции и других технологических системах.

Представленная в каталоге номенклатура регулирующих клапанов включает в себя проходные односедельные клапаны с условным проходом Ду15-200мм и двухседельные клапаны с условным проходом Ду100-150мм. В зависимости от значения условного прохода предусмотрено исполнение клапанов, разгруженных по давлению, это необходимо для увеличения допустимого перепада давлений на клапане.

Клапаны ЗРК могут быть запорными. Клапаны управляются электронными контроллерами (ПИД-регуляторами).

Технические характеристики

Номинальный диаметр, DN, мм 15 20 25 32 40 50 65 80 100 125 150 200
Условная пропускная способность, Кvy, м3/ч 0,25
0,4
0,63
1,0
1,6
2,5
3,2
4,0		 1,6
2,5
4,0
6,3		 1,0
1,6
2,0
2,5
3,2
4,0
6,3
8,0
10		 4,0
6,3
10
16		 10
16
20
25		 12,5
16
25
32
40		 25
40
50
63		 25
40
63
80
100		 63
100
160		 100
125
160
200
250		 160
250
320		 250
320
400
Коэффициент начала кавитации Z 0,6 0,6 0,6 0,55 0,55 0,5 0,5 0,45 0,4 0,35 0,3 0,2
Пропускная характеристика линейная
Номинальное давление,PN, МПа 1,6; 2,5; 4,0
Класс герметичности затвора «А» по ГОСТ 9544
Тип соединения Фланцевое по ГОСТ 12820
Тип ЭИМ Belimo LV LV NV NV NV SV EV RV RV
Regada ST MINI ST MINI ST MINI ST MINI ST MINI

ST MINI

 ST0 ST0 ST0 ST0.1 ST0.1 ST0.1
Регулируемая среда Вода, этиленгликоль до 50%,
жидкие и газообразные среды, нейтральные к материалам клапана (Нефть и
нефтепродукты, масла, растворы кислот и щелочей)*
Температура регулируемой среды, °С до 150

* изготовление по специальному заказу

Материалы основных деталей клапанов

Тип клапана 25ч945п 25с945п 25лс945п 25нж945п
Корпус клапана Чугун СЧ20
(GG20)		 Сталь 25Л
(GS-52)		 Сталь 09Г2С
(9MnSi5)		 Сталь 20Х13
Сталь 12Х18Н9Т
(Х10СrNiTi18-10)
РN 1,6 РN 1,6-2,5-4,0
Плунжер Сталь 12Х18Н10Т (Х10СrNiTi18-10)
Седло Сталь 12Х18Н10Т (Х10СrNiTi18-10) / (Латунь ЛС59 (CuZn38Pb1) — под заказ)
Уплотнение на плунжере Металл-фторопласт (PTFE)
Уплотнение штока* Фторкаучук (FPM), Фторопласт (PTFE), Этилен-пропиленовый каучук (EPDM)

* в зависимости от рабочей среды и температуры

Максимально допустимый перепад давления на клапанах ЗРК*

DN,мм ΔР, МПа при комплектации приводом Regada ΔР, МПа при комплектации приводом Belimo
ST mini  ST 0  ST 0,1  LV NV SV EV RV
15 4 - - 2,4 4 - - -
20 2,5 - - 1,6 2,5 4 - -
25 2,5 - - 1,6 2,5 2,5 4 -
32 2,5 - - 1,2 1,6 2,5 4 -
40 2 4 - 0,8 1,6 2,1 2,5 4
50 1,6 2,5 - 0,4 1 1,8 2,5 2,5
65 0,8 2,5 4 - 0,6 1,6 1,6 2,5
80 0,2 2 2,5 - - 0,4 1,1 2
100 - 1,6 2,5 - - - 0,6 1,6
125 - 1 2 - - - - 1
150 - 0,6 1,6 - - - - 0,6
200 - - 1,6 - - - - -

* максимально допустимый перепад давления, преодолеваемый электроприводом при закрытии клапана

Устройство и габариты

1 – корпус
2 – седло
3 – фторопластовое кольцо
4 – плунжер
5 – сальниковый узел
6 – ЭИМ

DN,мм PN. МПа D1,мм D2,мм D3,мм L,мм n d,мм H,мм Масса max,кг
Regada Belimo Regada Belimo
15 1,6; 2,5; 4 46 65 95 130 4 14 410 280 7 6
20 1,6; 2,5; 4 56 75 105 150 420 290 9 8
25 1,6; 2,5; 4 65 85 115 160 465 300 11 10
32 1,6; 2,5; 4 76 100 135 180 18 480 320 14 13
40 1,6; 2,5; 4 84 110 145 200 550 350 17 16
50 1,6; 2,5; 4 99 125 160 230 570 370 20 19
65 1,6; 2,5; 4 118 145 180 290 8 670 370 32 28
80 1,6; 2,5; 4 132 160 195 310 690 390 34 30
100 1,6 156 180 215 350 22 740 440 53 47
2,5; 4 156 190 230
125 1,6 184 210 245 400 18 760 - 90 -
2,5; 4 184 220 270 26
150 1,6 211 240 280 480 22 780 - 110 -
2,5; 4 211 250 300 26
200 1,6 266 295 335 600 12 22 800 - 130 -
2,5 274 310 360 26
4 584 320 375 30
