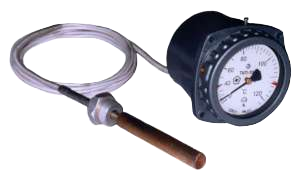

ТКП-100 Эк - это термометр электроконтактный, который подходит для постоянного измерения уровня температуры воды, масла и иных жидкостей, которые неагрессивны к материалам термобаллона (сталь 12Х18Н10Т или латунь ЛС59-1). Термометр манометрический, электроконтактный ТКП-100Эк оборудован токовым выходом для осуществления управления внешними электрическими цепями установок или нагревательных элементов.
Принадлежит к государственной системе средств автоматизации и промышленных приборов.
Прибор выпускается согласно СНИЦ 405.153.005 ТУ.
По классу устойчивости к различным механическим действиям прибор считается виброустойчивым.
По устойчивости к воздействиям климата относится к исполнению В категории размещения четыре согласно ГОСТ номер 15150, но для функционирования при температуре от минус 50 до плюс 60 градусов Цельсия.
Устройство имеет Сертификат об утверждении класса средств измерения, лицензия на производство и ремонт, Сертификат соответствия по добровольной сертификации.
Термометры состоят из манометрической системы, измерительного и сигнализирующего устройства. Манометрическая термосистема состоит из термобаллона, дистанционного капилляра и манометрической пружины.
Принцип действия термометров основан на строгой зависимости между температурой измеряемой среды и давлением насыщенных паров заполнителя термосистемы, находящегося в герметично замкнутой манометрической термосистеме. Под воздействием температуры изменяется давление внутри манометрической системы, происходит раскрутка манометрической пружины, связанной со стрелкой отсчетного устройства.
Пределы замыкания и размыкания цепи задаются двумя указателями. Термобаллоны термометров рассчитаны на давление измеряемой среды с защитной гильзой до 25 МПа, без защитной гильзы - 1,6 МПа.
Технические характеристики
Диапазон измерения
Примечание
Пределы допускаемой основной погрешности показаний, % от диапазона измерений
Класс 1,5
Класс 2,5
-25 … 75 °С
в диапазоне от минус 25 до 0 °С
± 2,5
± 4,0
в диапазоне свыше 0 до 75 °С
± 1,5
± 2,5
0 … 120 °С
в диапазоне от 0 до 40 °С
± 3,0
± 4,8
в диапазоне свыше 40 до 120 °С
± 1,8
± 3,0
100 … 200 °С
в диапазоне от 100 до 130 °С
± 2,5
± 4,0
в диапазоне свыше 130 до 200 °С
± 1,5
± 2,5
200 … 300 °С
в диапазоне от 200 до 230 °С
± 2,5
± 4,0
в диапазоне свыше 230 до 300 °С
± 1,5
± 2,5
Основные характеристики:
Параметр
Значение
Диапазон измерения, °С
-25 … 75
0 … 120
100…200
200…300
Заполнитель термосистемы
Хладон 22
Метил хлористый
Ацетон
Толуол
Класс точности
1,5 1)
2,5 2)
Материал термобаллона
Нержавеющая сталь 12Х18Н10Т или латунь ЛС59-1
Диаметр термобаллона, мм
12
14
16
Длина соединительного капилляра, м
1,6
2,5
4
6
10
Длина погружения термобаллона, мм
125
160
200
250
315
400
Материал защитной оболочки капилляра
А - медная
Б - полиэтиленовая
Способ присоединения термобаллона
Гибкий
Вариация показаний, ºС
Не более абсолютного значения предела допускаемой
основной погрешности показаний
Предел допускаемой дополнительной погрешности показаний от изменения температуры окружающего воздуха, % от диапазона измерения, не более
± 0,4% от диапазона измерения на каждые 10 °С изменения температуры плюс 0,01 % от диапазона измерения на каждые 10 °С изменения температуры окружающего воздуха и на каждый метр дистанционного капилляра
Предел допускаемой основной погрешности срабатывания сигнализирующего устройства, % от диапазона измерений
Класс 1,5
± 4,0% от диапазона измерений для первой 1/3 шкалы
± 2,5% от диапазона измерений для последних 2/3 шкалы
Класс 2,5
± 5,0% от диапазона измерений для первой 1/3 шкалы
± 4,0% от диапазона измерений для последних 2/3 шкалы
Вариация срабатывания сигнального устройства, ºС
Не более абсолютного значения предела допускаемой основной погрешности срабатывания сигнального устройства
Предел допускаемой дополнительной погрешности срабатывания сигнализирующего устройства от изменения температуры окружающего воздуха, ºС
± 0,04Δt,
Δt-абсолютное значение разности между температурой окружающего воздуха и 20ºС
Показатель тепловой инерции, с, не более
Спокойный воздух – 800, спокойная вода – 30
Воздух (скорость 7м/с) – 120, вода (скорость 7 м/с) - 6
Масса, кг, не более
2,5
Габаритные размеры корпуса, мм
106Х106Х167,5
Средний срок службы, лет, не менее
10
Средняя наработка на отказ, ч
10000
Межповерочный интервал, лет
1
Диапазон температур окружающего воздуха, °С
от минус 45 до 50
Относительная влажность, %
80 при 35 ºС
Степень защиты корпуса
IP40
Виброустойчивость
L3
Диаметр присоединительной резьбы
М27х2
Примечания:
1) На первой 1/6 шкалы класс точности не нормируется; 1,5 для последних 2/3 шкалы; 2,5 для первой 1/3 шкалы
2) На первой 1/6 шкалы класс точности не нормируется; 2,5 для последних 2/3 шкалы; 4,0 для первой 1/3 шкалы
Уровень напряжения внешних коммутируемых цепей для переменного тока 220 Вольт с частотой 50 Герц. Уровень разрывной мощности контактов термометра манометрического ТКП-100 Эк составляет 30 ВА.
Давление в измеряемой среде до 1,6МПа, по запросу заказчика изготавливаются термобаллоны на давление 6,3МПа. с гильзой для защиты до 24.5 МПа (гильза для защиты в поставочный комплект не включена, а делается по специальному заказу).

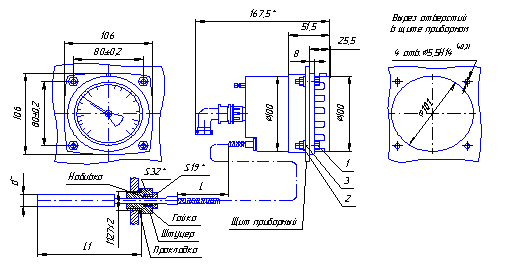

Габаритные размеры
Монтажная схема внешних электрических соединений
При заказе термометра ТКП-100 (м1) обозначение производится с пределами измерения от 0 до плюс 120 градусов Цельсия, уровень класса точности 2,5, уровень длины погружения термобаллона составляет 200 миллиметров, длина соединительного капилляра - 6 метров с полиэтиленовой оболочкой, а также размером термобаллона 16 миллиметров:
