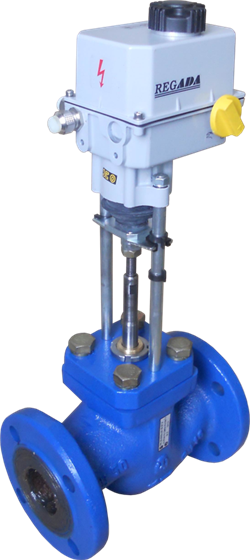

Клапаны запорно-регулирующие РК с электрическим исполнительным механизмом (ЭИМ) являются исполнительными устройствами, предназначенными для автоматического регулирования расхода неагрессивных к материалам деталей клапана сред в системах теплоснабжения, горячего и холодного водоснабжения, вентиляции и других технологических системах.
Представленная в каталоге номенклатура регулирующих клапанов включает в себя проходные односедельные клапаны с условным проходом Ду15-200мм и двухседельные клапаны с условным проходом Ду100-150мм. В зависимости от значения условного прохода предусмотрено исполнение клапанов, разгруженных по давлению, это необходимо для увеличения допустимого перепада давлений на клапане.
Технические характеристики
Номинальный диаметр, DN, мм
15
20
25
32
40
50
65
80
100
125
150
200
Условная пропускная способность, Кvy, м3/ч
0,25
0,4
0,63
1,0
1,6
2,5
3,2
4,0
1,6
2,5
4,0
6,3
1,0
1,6
2,0
2,5
3,2
4,0
6,3
8,0
10
4,0
6,3
10
16
10
16
20
25
12,5
16
25
32
40
25
40
50
63
25
40
63
80
100
63
100
160
100
125
160
200
250
160
250
320
250
320
400
Коэффициент начала кавитации Z
0,6
0,6
0,6
0,55
0,55
0,5
0,5
0,45
0,4
0,35
0,3
0,2
Пропускная характеристика
линейная
Номинальное давление, PN, МПа
1,6; 2,5; 4,0
Относительная утечка затвора
0,1% от Kvу
Тип соединения
Фланцевое по ГОСТ 12820
Тип ЭИМ
Belimo
LV
LV
LV
NV
NV
NV
SV
EV
RV
RV
-
-
Regada
ST MINI
ST MINI
ST MINI
ST MINI
ST MINI
ST MINI
ST MINI
ST0
ST0
ST0
ST0.1
ST0.1
Регулируемая среда
Вода, этиленгликоль до 50%, жидкие и газообразные среды, нейтральные к материалам клапана (Нефть и нефтепродукты, масла, растворы кислот и щелочей)*
Температура регулируемой среды, °С
До 150
* другие материалы в зависимости от рабочей среды

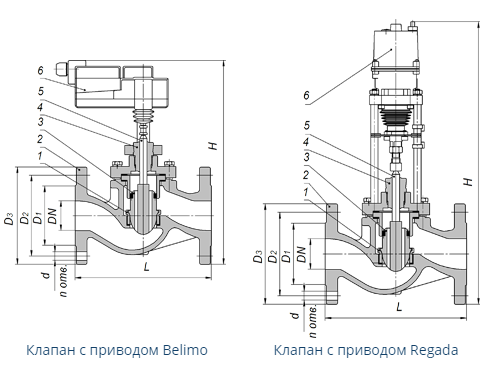

Материалы основных деталей клапанов
Тип клапана
25ч945п
25с945п
25лс945п
25нж945п
Корпус клапана
Чугун СЧ20
(GG20)
Сталь 25Л
(GS-52)
Сталь 09Г2С
(9MnSi5)
Сталь 20Х13
Сталь 12Х18Н9Т
(Х10СrNiTi18-10)
РN 1,6
РN 1,6-2,5-4,0
Плунжер
Сталь 12Х18Н10Т (Х10СrNiTi18-10)
Седло
Сталь 12Х18Н10Т (Х10СrNiTi18-10) / (Латунь ЛС59 (CuZn38Pb1) — под заказ)
