ИК-25 - Клапан импульсный

ИК-25 Клапан импульсный
Цена: По запросу
Наличие на складе: Уточняйте

Для получения дополнительной информации по продукции, уточнения цены и наличия - отправьте заявку.

Отправить заявку

Доставка: По всей России

Отгрузка осуществляется транспортными компаниями на Ваш выбор.
Мы рекомендуем:

ЖелДорЭкспедиция
ЖелДорЭкспедиция
Деловые линии
Деловые линии

Клапаны ИК-25 могут применяться в качестве исполнительных и вспомогательных устройств, управляемых приборами РД-3М, ПТ-1-1 и их аналогами.

В качестве исполнительных устройств ИК-25 применяются для регулирования давления, расхода, уровня или температуры жидких неагрессивных к материалам деталей клапана сред, а также используются как разделительные и смесительные трехходовые устройства при автоматизации систем теплоснабжения, водоснабжения и других технологических процессов.

В качестве вспомогательных устройств ИК-25 применяются для ускорения срабатывания исполнительных устройств (регулирующих клапанов больших диаметров условного прохода) при регулировании заданных параметров и автоматической защите (рассечке тепловых сетей на гидравлически изолированные зоны) на насосных станциях, ЦТП и других технологических объектах.

Применение ИК-25 как разделительного устройства для защиты (рассечки тепловых сетей на гидравлически изолированные зоны) позволяет использовать одно исполнительное устройство (регулирующий клапан) как для регулирования заданных параметров на объекте, так и для выполнения функции защиты при нарушении гидравлического режима

Технические характеристики

Параметр Значение
Регулируемая среда сетевая вода в системах теплоснабжения и водоснабжения
Номинальный диаметр, DN, мм 25
Номинальное давление, РN, МПа 1,6
Управляющее давление среды, Рупр, МПа 0,25 – 1,0
Температура регулируемой среды, °С: до 150
Условная пропускная способность, Kvy, м3/ч 8±2
Габаритные размеры, мм 170x293x321
Масса, кг 11,5

Устройство и принцип работы

Клапан состоит из корпуса, гидравлического мембранного привода, затвора и пружины.
Принцип работы ИК-25 заключается в изменении площади сечения проходных отверстий клапана с целью изменения расхода, давления, уровня среды, а также перераспределения потоков сред, проходящих через корпус клапана, с целью их смешивания или разделения, в зависимости от перемещения затвора клапана. Движение затвору передается через шток от мембраны, перемещаемой при подаче в гидравлический привод клапана управляющего давления от управляющих устройств (РД-3М, ПТ-1-1 и др.) и возвращаемой в исходное положение при сбросе управляющего давления силой упругой деформации пружины сжатия.

При работе в качестве вспомогательного устройства для ускорения срабатывания исполнительных устройств (регулирующих клапанов больших диаметров условного прохода), функция ИК-25 заключается
в ускоренной подаче и сбросе управляющего давления в гидравлических приводах исполнительных устройств.

Ускоренное заполнение и сброс управляющей среды в рабочей камере гидравлического привода исполнительного устройства происходит за счет большей площади сечения проходных отверстий ИК-25, чем
в регуляторе РД-3М и его аналогах.

Устройство ИК-25

1 – пробка
2 – затвор
3 – седло
4 – корпус
5 – сальниковый узел
6 – пружина
7 – шток
8 – гидропривод
9 – штуцер
10 – пробка

Схемы подключения

Схемы подключения импульсного клапана ИК-25 как исполнительного устройства

Схема подключения ИК-25 в
нормально-закрытом состоянии
Схема подключения ИК-25 в
нормально-открытом состоянии
Схема подключения ИК-25 как трехходового смесительного устройства
Схема подключения ИК-25 в
нормально-закрытом состоянии Схема подключения ИК-25 в
нормально-открытом состоянии Схема подключения ИК-25 как трехходового смесительного устройства
Рупр – управляющее давление среды от управляющего устройства (РД-3М, ПТ-1-1 и др.)
Рпр – давление потока среды, регулируемой клапаном ИК-25
Роб – давление потока среды в обратном трубопроводе

Схемы подключения импульсного клапана ИК-25 как вспомогательного устройства

Схема подключения ИК-25 для ускоренной подачи
управляющего давления на исполнительное устройство

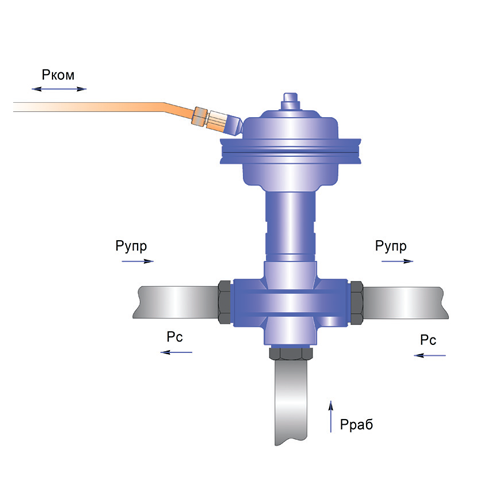

Схема подключения ИК-25 как разделительного устройства для защиты
(рассечки тепловых сетей на гидравлически изолированные зоны)
Схема подключения ИК-25 для ускоренной подачи
управляющего давления на исполнительное устройство Схема подключения ИК-25 как разделительного устройства для защиты
(рассечки тепловых сетей на гидравлически изолированные зоны)
Рком – командное давление среды от управляющего устройства (РД-3М и др.)
Рраб – рабочее давление во вспомогательном трубопроводе
Рупр – управляющее давление среды на исполнительное устройство (регулирующий клапан)
Рс – сброс управляющего давления
Рком – командное давление среды от управляющего устройства защиты (рассечки) (РД-3М и др.)
Рупр – управляющее давление среды, проходящее через корпус ИК-25 от управляющего устройства регулирования (РД-3М и др.) на исполнительное устройство (регулирующий клапан)
Рраб – рабочее давление во вспомогательном
трубопроводе
Рс – сброс управляющего давления с исполнительного устройства (регулирующего клапана)
