РРТЭ-1 - Регулятор расхода тепла
 |
Цена: По запросу
Наличие на складе: Уточняйте
Для получения дополнительной информации по продукции, уточнения цены и наличия - отправьте заявку.
|
Доставка: По всей России
Отгрузка осуществляется транспортными компаниями на Ваш выбор.
Мы рекомендуем:
ЖелДорЭкспедиция |
Деловые линии |
|
|
Регуляторы РРТЭ-1 предназначены для:
- автоматического поддержания требуемой температуры горячей воды в контуре горячего водоснабжения здания;
- автоматического поддержания температуры теплоносителя в контуре отопления здания, необходимой и достаточной для ощущения комфорта в отапливаемых помещениях.
Применение регуляторов РРТЭ обеспечивает создание комфортных условий в отапливаемых помещениях и позволяет экономить в среднем по году до 25% расходов на оплату тепловой энергии.
РРТЭ-1 состоят из клапанов регулирующих КР-1, микропроцессорного контроллера Термодат-35С5 и датчиков температуры.
Термодат-35С5 |

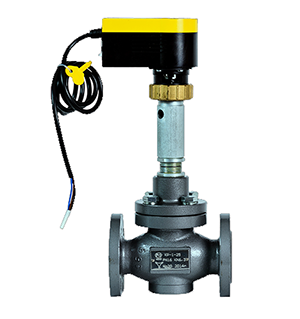

Клапан регулирующий КР-1 |
Функции
- Отображение текущих значений, параметров, сигналов о неполадках, рабочих режимов;
- Задание недельной программы отопления с тремя периодами переключения в день;
- Автоматическое переключение режимов "зима/лето";
- Задание отдельных программ для праздничных дней (до 30 периодов в год);
- Измерение и регистрация температуры в отапливаемом помещении;
- Предотвращение снижения температуры обратного теплоносителя ниже требуемой;
- Возможность использования любых промышленных датчиков температуры.
| Тип датчика |
Назначение |
Обозначение при заказе |
| Датчик температуры теплоносителя |
Датчик температуры в контуре отопления |
Т |
| Датчик температуры в контуре ГВС |
| Датчик температуры теплоносителя, поступающего от источника тепла |
| Датчик температуры обратки |
| Аварийный датчик |
| Датчик температуры воздуха |
Датчик температуры наружного воздуха |
В |
Технические характеристики
| Параметр |
Значение |
| Количество входов (подключаемых датчиков температуры) |
5 |
| Назначение входов |
Вход 1 - датчик температуры контура отопления |
| Входы 2-5 (назначаются оператором) - температура наружного воздуха; температура контура ГВС; температура обратки; температура теплоносителя, подаваемого с источника тепла; температура воздуха в помещении; аварийный датчик. |
| Пределы измерения (в зависимости от типа датчика), "С |
от -200 до +500 |
| Класс точности |
0,25 |
| Время измерения по всем ходам, сек. |
не более 2,5 |
| Типы, подключаемых датчиков |
Pt (α=0,00385°С-1), М (α=0,00428°С-1),
Ni (α=0,00617°С-1), Cu (W100=1,4260),
П (α=0,00391°С-1) |
| Сопротивление при 0°С - 50 Ом, 100 Ом или любое в диапазоне 10...150 Ом |
| Количество выходов |
5 реле |
| Максимальный коммутируемый ток |
7 А, ~220 В (на активной нагрузке) |
| Тип индикатора |
4-х разрядный светодиодный |
| Режим работы аварийной сигнализации |
Снижение температуры ниже заданного значения |
| Тип дисплея |
Жидкокристаллический двухстрочный алфавитно-цифровой экран с подсветкой |
| Тип интерфейса |
RS485 или RS232 |
| Протокол |
Modbus ASCII, Modbus RTU |
| Объем архивной памяти |
2 МБ |
| Скорость обмена |
9600...115200 бит/сек |
| Просмотр архива |
на ПК или на дисплее прибора |
| |
Контроль обрыва и короткого замыкания термосопротивления |
| Сервисные функции |
Ограничение уровня доступа к параметрам настройки |
| |
Цифровая фильтрация сигнала |
| Номинальное напряжение питания |
~220 В, 50 Гц |
| Потребляемая мощность, не более |
10 Вт |
| Тип корпуса |
Металлический, для щитового монтажа |
| Габаритные размеры, мм |
96х96х95 |
Типовые схемы подключения
Зависимое присоединение системы отопления с закрытой системой горячего водоснабжения:
Закрытая система горячего водоснабжения:

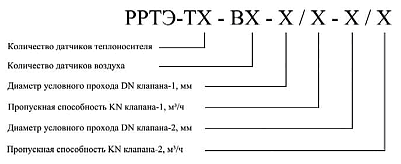

Код заказа
|
