Теплоконтроль Продукция Регуляторы давления Регулятор перепуска УРРД-НЗ-РП

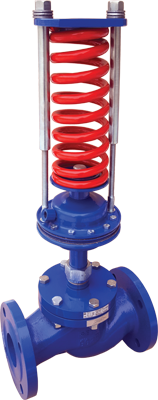

УРРД-НЗ-РП - Регулятор перепуска

УРРД-НЗ-РП Регулятор перепуска
Цена: По запросу
Наличие на складе: Уточняйте
Доставка: По всей России

Отгрузка осуществляется транспортными компаниями на Ваш выбор.
Мы рекомендуем:

ЖелДорЭкспедиция
ЖелДорЭкспедиция
Деловые линии
Деловые линии
Для заказа укажите следующие параметры:
Диаметр условного прохода DN:
Диапазон настройки давления:
Материал корпусных деталей:
Климатическое исполнение:
Маркировка:
УРРД-НЗ-__-__-РП-__-__

Отправить заявку


Регулятор перепуска УРРД-НЗ-РП является автоматическим регуляторм перепада давления, который предназначен для поддержания постоянного давления в трубопроводе.

Исполнение клапана «нормально закрытое». При повышении перепада давлений на регуляторе клапан открывается.

В тепловом пункте регулятор перепуска устанавливается на байпасных линиях для обеспечения постоянного расхода теплоносителя на основном участке трубопровода (предохраняет насос от работы в нерасчетном режиме).

Регулятор давления работает только при постоянном расходе среды через регулятор, не подходит для работы в тупиковых схемах.

Технические характеристики

Исполнение Односедельное регулирующее Двухседельное
Номинальный диаметр DN, мм 15 20 25 32 40 50 65 80 100 125 150 200 100 150
Условная пропускная способность Кvу, м3 /ч 4 6,3 10 16 25 40 63 100 160 250 320 400 250 400
Номинальное давление, РN, МПа 1,6; 2,5; 4,0 1,6
Относительная утечка 0,16% от Кvy
Тип соединения Фланцевое по ГОСТ 12820
Регулируемая среда Холодная и горячая вода, жидкие и газообразные среды, нейтральные
к материалам регулятора;
(Нефть и нефтепродукты, масла, растворы кислот и щелочей)*
Температура регулируемой среды, °С До 150
Высота, мм 510 510 560 570 650 670 700 750 800 850 900 1000 735 900
Строительная длина, мм 130 150 160 180 200 230 290 310 350 400 480 600 350 480
Масса, кг 10 10 11 14 18 22 28 34 58 64 81 105 108 130

* изготовление по специальному заказу

Диапазон настройки регулятора
Цвет пружины Синий Желтый Красный
Пределы настройки, МПа 0,01-0,07 0,05-0,3 0,1-0,6 0,3-1,2
Эффективная площадь диафрагмы, см2 284 82 34

Материалы

Корпус клапана Чугун СЧ20
(GG20)
Сталь 25Л
(GS-52)

Сталь 09Г2С

(9MnSi5)

Сталь 12Х18Н10Т

(Х10СrNiTi18-10)

РN 1,6 МПа PN 1,6-2,5-4,0 МПа
Плунжер Сталь 12Х18Н10Т (Х10СrNiTi18-10)
Седло Сталь 12Х18Н10Т (Х10СrNiTi18-10)
(Латунь ЛС59 (CuZn38Pb1) — под заказ)
Мембрана Этилен-пропиленовый каучук EPDM (бутадиен-нитрильный каучук NBR, фторкаучук FPM, силиконовый каучук VMQ — под заказ)
Уплотнение штока * Фторкаучук (FPM), Фторопласт (PTFE),
Этилен-пропиленовый каучук (EPDM)
Уплотнение в затворе «Металл по металлу»

* в зависимости от рабочей среды и температуры

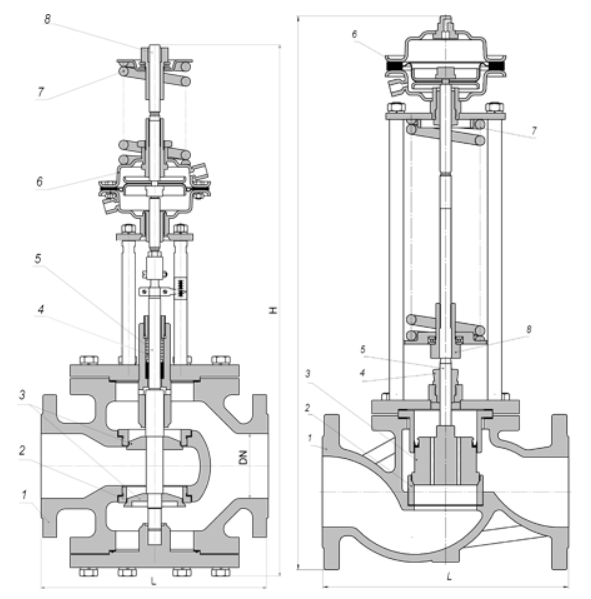

Устройство

Устройство УРРД-НЗ-РП

1 – корпус
2 – седло
3 – плунжер
4 – сальниковый узел
5 – шток
6 – привод мембранный
7 – пружина
8 – настроечная гайка

Схема подключения

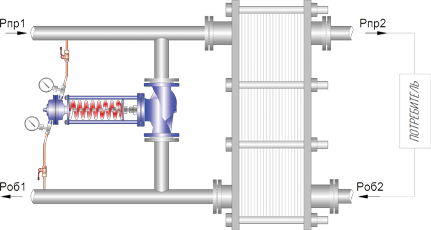

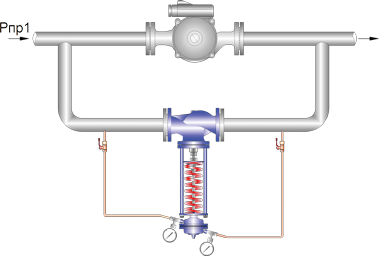

Монтаж схема 1 Монтаж схема 2

Рпр – давление потока среды на подающем трубопроводе
Рпр1 – давление потока среды на подающем трубопроводе теплосети
Роб1 – давление потока среды на обратном трубопроводе теплосети
Рпр2 – давление потока среды на подающем трубопроводе потребителя
Роб2 – давление потока среды на обратном трубопроводе потребителя
