Теплоконтроль Продукция Гидравлические индикаторы веса Гидравлический измеритель веса ГИВ-1Э

ГИВ-1Э - Гидравлический измеритель веса

ГИВ-1Э Гидравлический измеритель веса
Цена: 109 810 руб. без НДС
Подробнее на вкладке "Цены" (см. ниже)
  • Указаны актуальные заводские цены
Наличие на складе: Уточняйте

Для получения дополнительной информации по продукции, уточнения цены и наличия - отправьте заявку.

Отправить заявку

Доставка: По всей России

Отгрузка осуществляется транспортными компаниями на Ваш выбор.
Мы рекомендуем:

ЖелДорЭкспедиция
ЖелДорЭкспедиция
Деловые линии
Деловые линии

Гидравлический измеритель веса ГИВ-1Э предназначен для измерения и регистрации усилия натяжения неподвижного конца талевого троса при бурении и капитальном ремонте скважин.

На индикаторе прибора высвечивается усилие натяжения неподвижного конца талевого каната в кН.

Микропроцессорный блок ГИВ-1Э имеет энергонезависимую память в которой хранится информация за последние 80 суток. Данные могут быть перенесены в устройство считывания и хранения информации (УСХИ) для дальнейшего просмотра на ПК. Соединение УСХИ с ПК осуществляется при помощи интерфейса USB, а ПК с прибором при помощи RS232.

В приборе имеется индикация перегрузки. При перегрузке начинают мигать все разряды индикатора и срабатывает реле, имеющее две пары контактов с нагрузочной способностью 8 А, к которым может подключаться внешнее сигнальное устройство (лампа или звуковой сигнал) и цепи управления блокировкой лебёдки. Прибор также имеет индикацию пониженного напряжения питания и разряда внутренней батареи.

Состав прибора

В состав прибора входят:

  • Трансформатор давления ТД-300 с преобразователем давления ДМ5007Ех;
  • Микропроцессорный блок измерения и индикации, показывающий и регистрирующий усилие натяжения каната в кН;
  • Пресс-бачок для заполнения прибора.

Технические характеристики

Параметр Значение
Основная приведенная погрешность измерения усилий натяжения каната ±2,5% от максимального усилия натяжения каната
Пределы допускаемой дополнительной погрешности при изменении температуры окружающего воздуха от (20 ±5) °С на каждые 10 °С, % от нормируемого диапазона измерений ±0,5
Вид взрывозащиты по ГОСТ Р 51330.10-99. "искробезопасная электрическая цепь"
Тип взрывозащиты [Exib]IIС
Степень защиты микропроцессорного блока от пыли и влаги по ГОСТ14254 IP54
Диапазон рабочих температур от -40°C до +50°C
Длина соединительного кабеля, м, не более 15
Максимальное давление в гидравлической системе индикатора, МПа 1
Рабочая жидкость гидравлической системы индикатора Жидкости полиметилсилоксановые ПМС-5; ПМС-6; ПМС-10 ГОСТ 13032-77 или аналогичные по физическим свойствам
Напряжение питания постоянного тока, В 24
Потребляемая мощность, Вт 24
Габаритные размеры блока электронного, мм 250х230х75
Масса блока электронного, кг 3,0
Средняя наработка на отказ, ч, не менее 40000
Средний срок службы, лет, не менее 8

Приборы поставляются в заполненном и настроенном состоянии.

Максимальные усилия натяжения каната:

Диаметр каната, мм Максимальное усилие натяжения каната, кН Трансформатор давления
19, 22 60, 80,100,125 ТД-300
22, 25 200
28, 32 250
38 300

Принцип действия

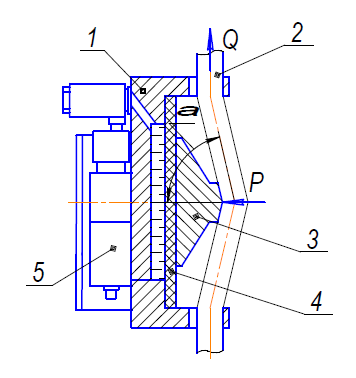

Принцип действия измерителя основан на преобразовании усилия натяжения Q (2) талевого каната преломленного между крайними опорами на корпусе (1) и средней опорой (3), опирающейся на мембрану (4), в давление в камере трансформатора и последующем непрерывном пропорциональном преобразовании датчиком давления (5) в унифицированный выходной сигнал постоянного тока (4-20) мА.

Схема трансформатора ТД-300

Давление в камере и усилие натяжения каната связаны зависимостью: Р=(2Q/F)x cos α, где F – эффективная площадь мембраны; α – угол преломления каната.

Конструктивно измеритель состоит из трансформатора давления с датчиком давления, блока электронного с устройством индикации и устройства считывания и хранения информации.

Электрический сигнал с датчика давления поступает в процессор электронного блока, в котором происходит обработка сигнала с последующей индикацией результата измерений на устройстве индикации.

Схема ГИВ-1Э

Сертификаты

Приборы выпускаются по СНИЦ.423 316.001 ТУ и имеют сертификат об утверждении типа средств измерений, сертификаты соответствия и Разрешение Ростехнадзора на применение.
