РПДС - Регулятор перепада давления

РПДС Регулятор перепада давления
Цена: 30 390 … 288 590 руб. без НДС
Подробнее на вкладке "Цены" (см. ниже)
  • Стоимость зависит от выбранной модификации
  • Указаны актуальные заводские цены
Наличие на складе: Уточняйте
Доставка: По всей России

Отгрузка осуществляется транспортными компаниями на Ваш выбор.
Мы рекомендуем:

ЖелДорЭкспедиция
ЖелДорЭкспедиция
Деловые линии
Деловые линии
Для заказа укажите следующие параметры:
Диаметр условного прохода:
Диапазон настройки давления:
Материал корпусных деталей:
Регулируемая среда:
Маркировка:
РПДС-__-(__-__)МПа __ __

Отправить заявку


Регуляторы давления РПДС предназначены для автоматического поддержания перепада давления жидких сред, неагрессивных к материалам регулятора. Работают без постороннего источника энергии.

Корпусные детали регулятора изготавливаются из следующих материалов:

  • Чугун СЧ 20;
  • Сталь 20Л;
  • Нержавеющая сталь 12Х18Н10Т;
  • Высокопрочный чугун ВЧ40 (рассчитан на давление PN25).

Регулирующий орган регулятора имеет встроенный «пилот»,  что позволило обеспечить взаимозаменяемость измерительных узлов для всех Ду.

Варианты исполнения регуляторов:

Регуляторы перепада давления РПДС используются в промышленных установках, тепловых пунктах, системах водоснабжения и других объектах в соответствии с их техническими характеристиками.

Выпускаются по СНИЦ.423117.034ТУ. Присоединительные размеры фланцев по ГОСТ 12815-80. Имеется сертификат соответствия.

Модификации

Модификация DN, мм Диапазон регулировки, МПа Условная пропускная способность KN, м3\ч Условное давление РN, МПа Длина импульсных линий L, м. Масса, кг
РПДС-32 32 0,025-0,63;
0,4-1,0
10 1,6 1,6 11
РПДС-40 40 0,025-0,63;
0,4-1,0
16 1,6 1,6 14
РПДС-50 50 0,025-0,63;
0,4-1,0
25 1,6 1,6 20
РПДС-65 65 0,025-0,63;
0,4-1,0
40 1,0 1,6 26
РПДС-80 80 0,025-0,63;
0,4-1,0
63 1,0 1,6 37
РПДС-100 100 0,025-0,63;
0,4-1,0
100 1,0 1,6 52
РПДС-125 125 0,025-0,63;
0,4-1,0
160 1,0 1,6 75
РПДС-150 150 0,025-0,63;
0,4-1,0
250 1,0 1,6 92

Технические характеристики

Параметр Значение
Диаметры условного прохода DN, мм 32; 40; 50; 65; 80; 100; 125; 150
Диапазоны настройки регулируемого давления, МПа 0,025-0,63;
0,4-1,0
Условная пропускная способность, КN, м³/ч 10 - 250 (См. табл. модификаций)
Условное давление PN, МПа 1,6; 1
Зона пропорциональности,  не более 10% от верхнего предела настройки
Зона нечувствительности,  не более 1,6 % от верхнего предела настройки
Относительный нерегулируемый расход по пару для исполнения РПДС в % от КN, не более 10
Температура регулируемой среды, °C от 0 до +225
Температура окружающей среды, °C от +5 до +50
Масса регуляторов, кг, не более 11 - 92 (См. табл. модификаций)
Длина импульсной трубки, м 1,6
Минимальный перепад давления на клапане  МПа 0,1

Диаграмма расхода для воды:

Диаграмма расхода воды РПДС

Принцип действия

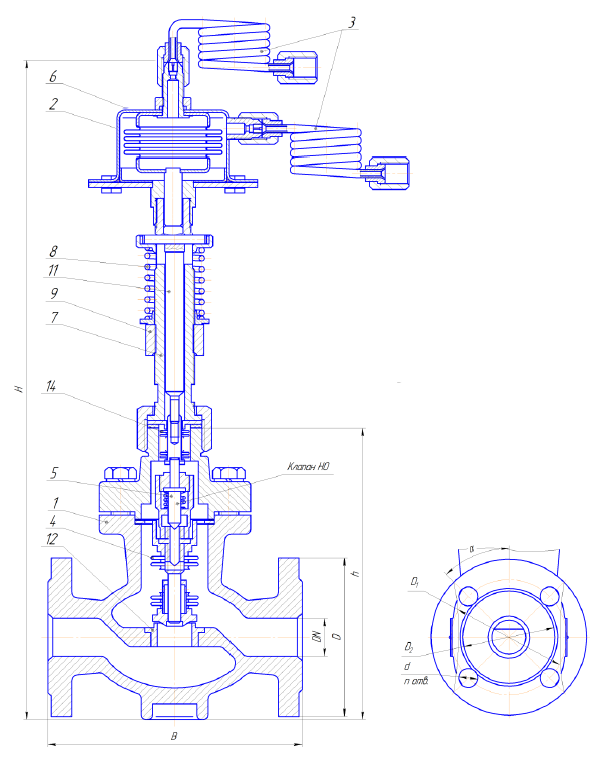

Исполнительный механизм (1) регулирует перепад давлений, состоит из сильфонного регулирующего органа (4), управляющего клапана (5) и корпусных деталей. Измерительный механизм состоит из сильфонного измерительного узла (6) и механизма настройки (7) с пружиной (8), гайкой настройки (9).

Принцип действия измерительного механизма основан на уравновешивании силы упругой деформации пружины настройки (8) силой, создаваемой сильфонным чувствительным элементом в узле (6). Импульсы регулируемых параметров подаются одновременно в надсильфонную и сильфонную полости измерительного механизма соответственно с начала и конца регулируемого участка трубопровода, где необходимо поддерживать заданный перепад давлений или постоянный расход рабочей жидкости. Фиксированное усилие пружины настройки в этом случае компенсируется усилием от действия перепада давлений на подвижном торце измерительного сильфона.

При изменении регулируемых параметров равновесие сил, действующих на сильфон, нарушается, что приводит к изменению положения рабочего штока (11) измерительного механизма и вместе с ним к изменению положения управляющего клапана (5) исполнительного механизма (1).

Особенностью исполнительного механизма является то, что в нем разорвана жесткая механическая связь между приводом (рабочим штоком (11) измерительного механизма) и регулирующим органом, а управляющее воздействие привода на регулирующий орган осуществляется через поток рабочей среды, протекающей через внутреннюю полость сильфонного регулирующего органа. Осевое перемещение рабочего штока (11) измерительного механизма вызывает перемещение управляющего клапана (5), изменяя степень его открытия. Это приводит к изменению давления рабочей среды внутри сильфона, а вместе с ним и к изменению перепада давлений на его подвижном торце (регулирующем клапане). Под действием этого перепада давлений происходит открытие или закрытие регулирующим клапаном проходного сечения седла (12).

Габаритный чертеж регулятора давления РПДС

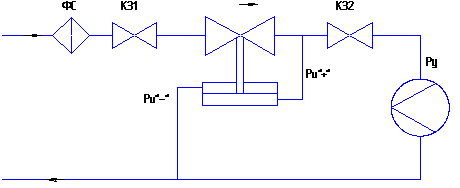

Схема включения регулятора РПДС:

Срема включения регулятора перепада давления РПДС

ФС – сетчатый фильтр;
К31, К32 – запорные клапаны;
РУ – устройство расходное;
Pu – давление импульсное.

Габаритные и присоединительные размеры

Габаритные размеры регулятора перепада давления РПДС
Модификация DN D D1 D2 B H h d n L
РПДС-32 32 135 100 78 180 448 208 18 4 1.6
РПДС-40 40 145 110 88 200 448 208 18 4 1.6
РПДС-50 50 160 125 102 230 504 264 18 4 1.6
РПДС-65 65 180 145 122 290 511 271 18 4 1.6
РПДС-80 80 195 160 133 310 521 281 18 4 1.6
РПДС-100 100 215 180 158 350 553 313 18 8 1.6
РПДС-125 125 245 210 184 400 660 420 18 8 1.6
РПДС-150 150 280 240 212 480 742 502 18 8 1.6

Таблица аналогов

Наименование Рекомендуемая замена
РПДС-НО-15 (0,025-0,63), (0,4-1,0) РПДПД-НО-15-1,0, 1,6, 2,5*(0,025-0,63), (0,4-1,0)
РПДС-НО-20 (0,025-0,63), (0,4-1,0) РПДПД-НО-25-2,5,4,0, 6,3*(0,025-0,63), (0,4-1,0)
РПДС-НО-25 (0,025-0,63), (0,4-1,0) РПДПД-НО-25-2,5, 4,0, 6,3*(0,025-0,63), (0,4-1,0)
РР-НО-(25, 32, 40)-2,5, 4,0, 6,3, 10,0*(0,04-0,16),(0,1-0,63), (0,4-1,0)
РПДС-НО-32 (0,025-0,63), (0,4-1,0) РР-НО-(25, 32, 40, 50)-4,0, 6,3, 10,0, 16,0*(0,04-0,16), (0,1-0,63), (0,4-1,0)
РПДС-НО-40 (0,025-0,63), (0,4-1,0) РР-НО-(32, 40, 50, 65)-6,3, 10,0, 16,0, 25,0* (0,04-0,16),(0,1-0,63), (0,4-1,0)
РПДС-НО-50 (0,025-0,63), (0,4-1,0) РР-НО-(40, 50, 65, 80)-10,0, 16,0, 25,0, 40,0* (0,04-0,16),(0,1-0,63), (0,4-1,0)
РПДС-НО-65 (0,025-0,63), (0,4-1,0) РР-НО-(50, 65, 80, 100)-16,0, 25,0, 40,0, 60,0* (0,04-0,16),(0,1-0,63), (0,4-1,0)
РПДС-НО-80 (0,025-0,63), (0,4-1,0) РР-НО-(65, 80, 100, 125)-25,0, 40,0, 60,0, 100,0* (0,04-0,16),(0,1-0,63), (0,4-1,0)
РПДС-НО-100 (0,025-0,63),(0,4-1,0) РР-НО-(80, 100, 125, 150)-40,0, 60,0, 100,0, 160,0* (0,04-0,16),(0,1-0,63), (0,4-1,0)
РПДС-НО-125 (0,025-0,63), (0,4-1,0) РР-НО-(100, 125, 150)-60,0, 100,0, 160,0* (0,04-0,16),(0,1-0,63), (0,4-1,0)
РПДС-НО-150 (0,025-0,63),(0,4-1,0) РР-НО-(125, 150)-100,0, 160,0, 250,0* (0,04-0,16),(0,1-0,63), (0,4-1,0)

Комплект поставки

Наименование Обозначение Количество
Регулятор перепада давлений РПДС СНИЦ.423 117.034 1
Трубка импульсная СНИЦ.302 217.002 2
Разветвитель СНИЦ.302 217.004 2
Прокладка СНИЦ.754 152.024-05 4
Прокладка Ф08.574.048 1
Манометр с пределами измерения от 0 до 1,0 МПа МТП-1Н ТУ 25-7310.0045-87* 2
Руководство по эксплуатации СНИЦ423117.034РЭ 1
Упаковочный лист - 1

* Допускается применение манометров других марок с аналогичными параметрами.

Также по спец. заказу прибор может комплектоваться фильтром соответствующего диаметра, ответными стальными приварными фланцами.
