УРРД-НО-РД - Регулятор давления «после себя» для насыщенного и перегретого пара

УРРД-НО-РД (для пара) Регулятор давления «после себя» для насыщенного и перегретого пара

Цена: По запросу

Наличие на складе: Уточняйте

Доставка: По всей России

Отгрузка осуществляется транспортными компаниями на Ваш выбор.
Мы рекомендуем:

ЖелДорЭкспедиция

Деловые линии

Для заказа укажите следующие параметры:

Диаметр условного прохода DN:

Диапазон настройки давления:

Материал корпусных деталей:

Климатическое исполнение:

Маркировка:
УРРД-НО-__-__-РД-__-__ (Пар)

Описание

Регулятор давления УРРД «после себя» предназначен для поддержания давления рабочей среды в заданном диапазоне на участке или в контуре системы, расположенной после регулятора.

Исполнение клапана регулятора «нормально открытое». Клапан регулятора закрывается при превышении заданной величины давления.

Регулятор давления работает только при постоянном расходе среды через регулятор.
Подключение мембранного исполнительного механизма к паровому трубопроводу должно производиться только через разделительный сосуд (водяной затвор) для защиты чувствительной мембраны от воздействия насыщенного и перегретого пара.

Технические характеристики

Параметр	Значение
Исполнение	Односедельное регулирующее
Номинальный диаметр DN, мм	15	20	25	32	40	50	65	80	100	125	150	200
Условная пропускная способность Кvу, м3/ч	4	6,3	10	16	25	40	63	100	160	250	320	400
Номинальное давление, РN, МПа	1,6; 2,5; 4,0
Относительная утечка затвора	0,16% от Кvy
Тип соединения	Фланцевое по ГОСТ 12820
Регулируемая среда	Насыщенный пар; Перегретый пар
Температура регулируемой среды, °С	до 220; до 350
Высота, мм	720	730	750	800	815	815	850	900	950	1000	1100	1150
Строительная длина, мм	130	150	160	180	200	230	290	310	350	400	480	600
Масса (без монтажных частей), кг

Диапазон настройки регулятора
Цвет пружины	Синий	Желтый	Красный
Пределы настройки, МПа	0,01-0,07	0,05-0,3	0,1-0,6	0,3-1,2
Эффективная площадь диафрагмы, см2	82			34

Материалы

Корпус клапана	Сталь 25Л (GS-52)	Сталь 09Г2С (9MnSi5)		Сталь 12Х18Н10Т (Х10СrNiTi18-10)
	PN 1,6-2,5-4,0 МПа
Плунжер	Сталь 12Х18Н10Т (Х10СrNiTi18-10)
Седло	Сталь 12Х18Н10Т (Х10СrNiTi18-10) Латунь ЛС59 (CuZn38Pb1,CW607N)
Мембрана	Этилен-пропиленовый каучук EPDM (бутадиен-нитрильный каучук NBR, фторкаучук FPM, силиконовый каучук VMQ — под заказ)
Уплотнение в затворе	«Металл по металлу»
Уплотнение штока *	До 220°С		До 350°С
	Модифицированный фторопласт (PTFE)		Графит ТРГ, сильфон

* в зависимости от рабочей среды и температуры

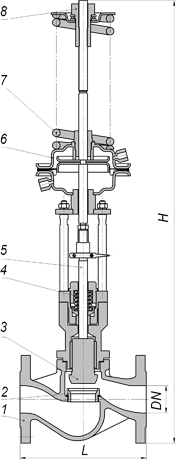

Устройство

Устройство УРРД

1 – корпус
2 – седло
3 – плунжер
4 – сальниковый узел
5 – шток
6 – привод мембранный
7 – пружина
8 – настроечная гайка

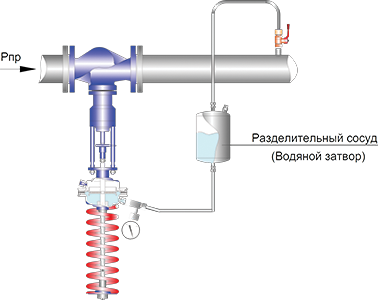

Схема подключения

Схема подключения УРРД

Рпр – давление потока среды на подающем трубопроводе
