2РТ, 2РТ2 - Регуляторы температуры

2РТ, 2РТ2 Регуляторы температуры
Цена: По запросу
Наличие на складе: Уточняйте

Для получения дополнительной информации по продукции, уточнения цены и наличия - отправьте заявку.

Отправить заявку

Доставка: По всей России

Отгрузка осуществляется транспортными компаниями на Ваш выбор.
Мы рекомендуем:

ЖелДорЭкспедиция
ЖелДорЭкспедиция
Деловые линии
Деловые линии

Терморегуляторы прямого действия 2РТ, 2РТ2 предназначены для автоматической регулировки температуры воздуха на выходе систем кондиционирования воздуха путём изменения расхода рабочей среды через теплообменный аппарат.

Технические характеристики

Параметр Значение
Диапазон настройки регуляторов ,°С 0-15, 15-30, 30-45
Зона пропорциональности регуляторов, °С, не более:
по основному термобаллону 6
по дополнительному термобаллону для регуляторов с термосистемами 2РТ-01, 2РТ-02, 2РТ-03, 2РТ-05,2РТ-06 12
для регуляторов с термосистемами 2РТ-04, 2РТ2 40
Диаметр условного прохода, мм 15, 32, 50, 65
Условная пропускная способность КN, м³/ч 0,25; 0,4; 0,6; 1; 1,6; 2,5; 4; 6; 10; 16; 25; 40
Погрешность установки температуры по шкале, °С, не выходит за пределы ± 3
Нечувствительность регуляторов, °С, не более 1
Постоянная времени, с, не более 150
Температурная перегрузка по обоим термобаллонам, выдерживаемая регуляторами в течение 0,5 ч, °С 70
Статическая характеристика "температура-расход" линейная
Отклонение от линейности, %, не выходит за пределы ± 25
Нерегулируемая протечка через закрытый клапан при перепаде давлений на клапане 0,1 МПа (1кгс/см2), % от КN, не более:
для двухходовых регулирующих органов 0,05
для трехходовых регулирующих органов:
на теплообменник 1
на перепуск 2,5

Характеристики регулирующих органов:

Регулирующий орган Исполнение DN, мм Условная пропускная способность KN, м3/ч Исполнения для термосистем
ДО1-15-0,25 1 15 0,25 2РТ-01; 2РТ-04
ДО1-15-0,4 0,4
ДО1-15-0,6 0,6
ДО1-15-1 1,0
ДО1-15-1,6 1,6
ДО1-15-2,5 2,5
ДО2-15-0,25 2 0,25 2РТ2
ДО2-15-0,4 0,4
ДО2-15-0,6 0,6
ДО2-15-1 1,0
ДО2-15-1,6 1,6
ДО2-15-2,5 2,5
ДО3-15-0,25 3 0,25 2РТ2
ДО3-15-0,4 0,4
ДО3-15-0,6 0,6
ДО3-15-1 1,0
ДО3-15-1,6 1,6
ДО3-15-2,5 2,5
ДО-32-4   32 4,0 2РТ-01; 2РТ-04
ДО-32-6 6,0
ДО-32-10 10,0
ДЗ-32-4 4,0 2РТ-02
ДЗ-32-6 6,0
ДЗ-32-10 10,0
ТР-15-1 15 1,0 2РТ-03
ТР-15-1,6 1,6
ТР-15-2,5 2,5
ТР-32-4 32 4,0 2РТ-03
ТР-32-6 6,0
ТР-32-10 10,0
ДО1-15-1 15 1,0 2РТ-07
ДО1-15-1,6 1,6
ДО1-15-2,5 2,5

Характеристики термосистем:

Параметры 2РТ - 01 2РТ-02 2РТ-03 2РТ-04 2РТ-07 2РТ2
Пределы настройки, °С 30-45 0-15 15-30 0-15 15-30 25-40 0-15 15-30 30-45 45-60 60-75 0-15 15-30
Зона пропорциональности по основному термобаллону °С 6
Зона пропорциональности по дополнительному термобаллону, °С 12 12 12 40 ____ 40
(от –25 до 15) по воздуху (от 18 до 34) по воздуху (от –2 до 10) по воде (от –25 до 15) по воздуху (от –25 до 15) по воздуху
Обозначение регулирующего органа ДО ДЗ ТР ДО ДО ДО
Диаметр условного прохода DN, мм 15, 32 32 15, 32 15, 32 32 15, 32 15 15
Рабочая среда пар,горячая вода рассол, пресная вода рассол, пресная вода пар, горячая вода пар пар, горячая вода
Условное давление рабочей среды PN, МПа 1,6
Температура рабочей среды, °С пар – до 200 рассол – от-15 до 35 пар – до 200 пар – до 200 пар – до 200
вода – до 100 пресная вода – от 0 до 35 вода – до 100 вода – до 100
Зона нечувствительности, °С 1
Постоянная времени, с 150

Принцип действия

Принцип действия регуляторов основан на изменении объема жидкости в термобаллонах при изменении регулируемой температуры. При этом шток исполнительного механизма термосистемы перемещает шток регулирующего органа, в результате чего изменяется проходное сечение между седлом и клапаном и расход тепло- или холодоносителя через регулирующий орган, что приводит к восстановлению регулируемой температуры.

Габаритные размеры

Габаритные размеры термосистемы 2РТ2:

Габаритные размеры 2РТ2
Дистанционность, мм Масса, кг, не более
4000 3,9
6000 4,4
10000 5,5

Габаритные размеры термосистем 2РТ-01, 2РТ-02, 2РТ-03, 2РТ-04:

Габаритные размеры 2РТ-01, 2РТ-02, 2РТ-03, 2РТ-04
Тип термосистемы d, мм L, мм L1, мм Масса, кг не более
2РТ-01-
2РТ-03
32 145 4000
6000
10000
3,8
4,2
4,8
2РТ-04 22 110

Габаритные размеры термосистем 2РТ-05, 2РТ-06:

Габаритные размеры 2РТ-05, 2РТ-06
Дистанционность, мм Масса, кг, не более
4000 5,3
6000 5,7
10000 6,9

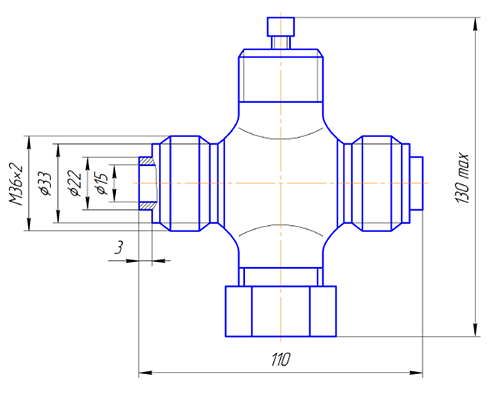

Габаритные размеры регулирующего органа ДО-15:

Габаритные размеры ДО-15

Габаритные размеры регулирующего органа ТР-15:

Габаритные размеры ТР-15

Габаритные размеры регулирующих органов ДО (ДЗ)-32, -50, -65:

Габаритные размеры ДО(ДЗ)-32, -50, -65
Обозначение DN, мм Н max, мм L, мм D, мм D1, мм D2, мм Н1, max мм Масса, кг не более
ДО-32 32 270 180 135 78 100 110 12,1
Д3-32 32 270 180 135 78 100 143 12,1
ДЗ-50 50 330 230 160 102 125 186 24,0
ДЗ-65 65 345 290 180 122 145 186 32,5

Габаритные размеры регулирующих органов ТР-32, ТР-50, ТР-65:

Габаритные размеры ТР-32, ТР-50, ТР-65
Обозначение ГОСТ DN, мм H, мм L, мм D, мм D1, мм D2, мм H1, мм Масса, кг, не более
ТР-32 1536 32 325 180 115 64 83 170 14
ТР-32 12815 32 325 180 135 78 100 170 14
ТР-50 50 409 230 160 102 125 198 26
ТР-65 65 460 290 180 122 145 217 42

Комплект поставки

Наименование Количество Примечание
Термосистема 2РТ или 2РТ2 1 Согласно заказу
Регулирующий орган ДО-1, -2, -3, ДЗ, ТР 1 Регуляторы с термосистемами 2РТ2 комплектуются двумя регулирующими органами ДО-15
Паспорт СНИЦ.423 117.054 ПС 1 Согласно договору
