Регулятор температуры прямого действия РТПД предназначен для автоматического поддержания заданной температуры в системах охлаждения и смазки дизельных установок, газомотокомпрессоров, газовых двигателей. Применяется для регулировки температуры воды пресной, масла, антифризов, воды забортной.

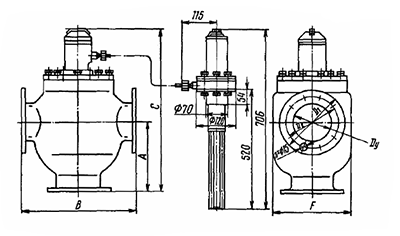

Технические характеристики
Наименование
Модификация регулятора
РТПД-65
РТПД-80
РТПД-100
РТПД-125
РТПД-150
Диаметр условного прохода DN, мм
65
80
100
125
150
Условная пропускная способность КN ± 10%,,м³/ч
40
100
160
250
400
Ход клапана, мм
7,5
7,5
8
11
12
Условное давление PN, МПа
1
Диапазоны настройки, °C
35-60; 60-85; 85-110
Длина дистанционной связи, м
2,5; 4,0; 6,0; 10,0
Зона пропорциональности, °C, не более
10
Постоянная времени, с, не более
60
Зона нечувствительности, °C, не более
1
Масса, кг, не более
32
40
52
80
95
Принцип действия
Принцип действия терморегуляторов РТПД основан на преобразовании изменения объема заполнителя термобаллона при изменении регулируемой температуры в перемещение клапана регулирующего органа. Это перемещение вызывает количественное перераспределение потока регулирующей среды на перепуск и холодильник.
Терморегуляторы состоят из регулирующего органа и термосистемы. Регулирующий орган представляет из себя литой корпус 1 с запрессованным в него стаканом 4, в котором установлен на штоке 3 клапан 5 с пружиной возврата 2.

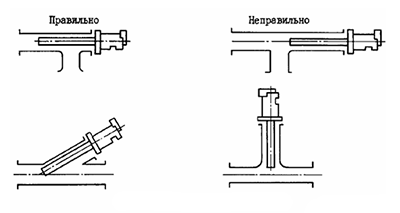

Термосистема состоит из термобаллона 12, заполненного термочувствительной жидкостью, и узла перестановки 7. В термобаллоне находится сильфон настройки II, с помощью которого изменяется объем термобаллона при настройке терморегулятора на заданную температуру вращением винта настройки 9. Термобаллон сообщается посредством гибкой капиллярной трубки 10 с узлом перестановки 7, установленным на корпусе регулирующего клапана. Шток 6 узла перестановки, жестко связанный с дном сильфона перестановки, упирается в шток 3, передающий перемещение непосредственно на клапан 5.
В терморегуляторе имеется механизм ручного управления положением клапана. Механизм ручного управления представляет собой винтовую пару. Вращением рукоятки 8 против часовой стрелки можно установить клапан 5 регулирующего органа в любое положение, независимо от температуры термобаллона. Пользоваться механизмом ручного управления рекомендуется только при выходе из строя термосистемы для аварийного снижения температуры регулируемой среды путем отжатия клапана вниз и увеличения потока на холодильник.
