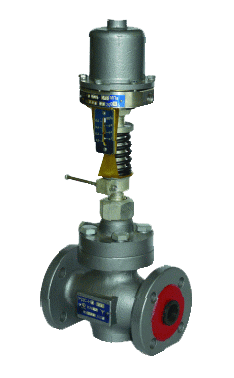

Регуляторы давления РДС-НЗ "до себя" предназначены для автоматического поддержания давления жидких сред, неагрессивных к материалам регулятора. Работают без постороннего источника энергии.
Корпусные детали регулятора изготавливаются из следующих материалов:
Чугун СЧ 20;
Сталь 20Л;
Нержавеющая сталь 12Х18Н10Т;
Высокопрочный чугун ВЧ40 (рассчитан на давление PN25).
Регулирующий орган регулятора имеет встроенный «пилот», что позволило обеспечить взаимозаменяемость измерительных узлов для всех Ду.
Регуляторы РДС-НЗ используются в промышленных установках, тепловых пунктах, системах водоснабжения и других объектах в соответствии с их техническими характеристиками.
Выпускаются по СНИЦ.423117.034ТУ. Присоединительные размеры фланцев по ГОСТ 12815-80. Имеется сертификат соответствия.
Относительный нерегулируемый расход для жидких сред и исполнения РДС-НЗ для пара, в % от КN, не более
0,5
Температура регулируемой среды, °C
от 0 до +225
Температура окружающей среды, °C
от +5 до +50
Масса регуляторов, кг, не более
11 - 92 (См. табл. модификаций)
Длина импульсной трубки, м
1,6
Минимальный перепад давления на клапане МПа
0,1
Диаграмма расхода для воды:
Принцип действия
Исполнительный механизм (1) регулирует давление "до себя", состоит из сильфонного регулирующего органа (4), управляющего клапана (5) и корпусных деталей. Измерительный механизм состоит из сильфонного измерительного узла (6) и механизма настройки (7) с пружиной (8), гайкой настройки (9).
Принцип действия измерительного механизма основан на уравновешивании силы упругой деформации пружины настройки (8) силой, создаваемой сильфонным чувствительным элементом в узле (6). Импульсы регулируемого параметра подаются в сильфонную полость измерительного узла.
При изменении регулируемых параметров равновесие сил, действующих на сильфон, нарушается, что приводит к изменению положения рабочего штока (11) измерительного механизма и вместе с ним к изменению положения управляющего клапана (5) исполнительного механизма (1).
Особенностью исполнительного механизма является то, что в нем разорвана жесткая механическая связь между приводом (рабочим штоком (11) измерительного механизма) и регулирующим органом, а управляющее воздействие привода на регулирующий орган осуществляется через поток рабочей среды, протекающей через внутреннюю полость сильфонного регулирующего органа. Осевое перемещение рабочего штока (11) измерительного механизма вызывает перемещение управляющего клапана (5), изменяя степень его открытия. Это приводит к изменению давления рабочей среды внутри сильфона, а вместе с ним и к изменению перепада давлений на его подвижном торце (регулирующем клапане). Под действием этого перепада давлений происходит открытие или закрытие регулирующим клапаном проходного сечения седла (12).
Схема включения регулятора РДС-НЗ:
ФС – сетчатый фильтр;
К31, К32 – запорные клапаны;
РУ – устройство расходное;
Pu – давление импульсное.
