ВТР-10И, ВТР-14И - Регуляторы температуры микропроцессорные

ВТР-10И, ВТР-14И Регуляторы температуры микропроцессорные
Цена: По запросу
Наличие на складе: Уточняйте

Для получения дополнительной информации по продукции, уточнения цены и наличия - отправьте заявку.

Отправить заявку

Доставка: По всей России

Отгрузка осуществляется транспортными компаниями на Ваш выбор.
Мы рекомендуем:

ЖелДорЭкспедиция
ЖелДорЭкспедиция
Деловые линии
Деловые линии

Регуляторы температуры микропроцессорные ВТР-10И, ВТР-14И предназначены для автоматического поддержания заданного значения горячей воды на выходе теплообменника или автоматического управления системой отопления с целью оптимизации расхода тепловой энергии, а также для использования в составе систем управления технологическими процессами в качестве регулятора температуры.

Преимущества ВТР-10И, ВТР-14И

  • ПИД-регулирование температуры;
  • Сигнализация об аварийных ситуациях;
  • Сохранение заданных параметров при отключении питания;
  • Архив данных всех контролируемых температур за последние 72 часа работы;
  • Защита параметров от несанкционированного доступа;
  • Двунаправленный интерфейс RS-232, RS-485;
  • Выбор функционального назначения с клавиатуры.

Устройство и принцип работы

Регулятор ВТР выпускается в корпусе предназначенном для установки на 35мм DIN-рейку. Корпус выполнен из ударопрочного пластика со степенью защиты IP20. Регулятор должен устанавливаться в шкаф управления со степенью защиты, соответствующей условиям эксплуатации.

Принцип работы регулятора заключается в регулировании температуры теплоносителя в системах отопления с коррекцией по температуре наружного воздуха или в системах горячего водоснабжения в соответствии с заданным температурным графиком, а также вентиляции.

Двусторонний обмен информацией с системами верхнего уровня может осуществляться через встроенный интерфейс RS-232 или RS-485.

При проектировании системы управления необходимо выбрать один или несколько регуляторов с функциями, обеспечивающими выполнение задания на проектирование.

В спецификации оборудования должны отдельной строкой указываться входящие в комплект поставки датчики температуры с указанием их количества в соответствии с функциональным назначением регулятора.

Технические характеристики ВТР-10И, ВТР-14И

Наименование параметров ВТР-10И ВТР-14И
Количество выходов для подключения исполнительных устройств с трехпозиционным управлением 2 2
Количество релейных выходов для подключения насосов 2 4
Параметры выходов Релейный, 250В, 8А, соs=1
Количество выходов для подключения контактных датчиков - 4
Количество каналов контроля температуры (с возможностью подключения дискретных датчиков) 6 5
Диапазон измерения температуры, С от -40 до +125 от -40 до +160
Дискретность задания температуры, С 1 0,1
Цена деления младшего разряда индикации температуры, С 1 0,1
Тип термопреобразователя DS 1821  Pt 500
Время автоматической настройки коэффициентов регулирования, не более, мин 30
Интерфейсы для связи с внешними устройствами RS-232 RS-232, RS-485
Режим работы непрерывный
Условия эксплуатации:
- температура окружающего воздуха, С
- относительная влажность воздуха при 35C, до, %

от +5 до +50
80
Напряжение питания от 187 до 242В, 50Гц
Потребляемая мощность, не более, ВА 3,5
Масса блока управления, не более, кг 0,8
Габаритные размеры блока управления, не более, мм 140Х90Х65
Срок службы, не менее, лет 15

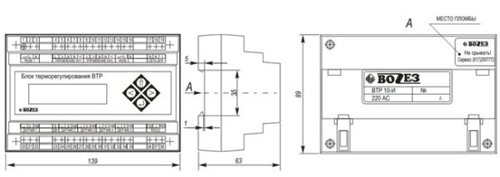

Габариты

Габариты ВТР

Конструктивные особенности

Отличительной особенностью данных регуляторов является наличие в памяти микропроцессора набора типовых программ. Пользователь имеет возможность задавать с клавиатуры регулятора номер программы, обеспечивающей выполнение требуемых функций.

Выбор номера программы, задание режимов работы каждого контура, значений температуры или температурного графика каждого контура, коэффициентов регулирования и программирование дополнительных функций производится с клавиатуры регулятора в диалоговом режиме работы с информационными «окнами», выводимыми на ЖК - индикатор.

Комплект поставки ВТР-10И, ВТР-14И

  • Блок управления;
  • Термодатчик наружного воздуха;
  • Термодатчик погружной;
  • Эксплуатационная документация.
