Термометр ТКП-60С

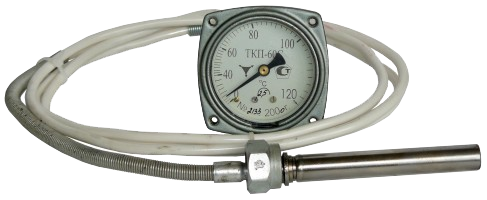

ТКП-60С Термометр
Цена: 2 040 … 2 130 руб. без НДС
Подробнее на вкладке "Цены" (см. ниже)
  • Стоимость зависит от выбранной модификации
  • Указаны актуальные заводские цены
Наличие на складе: Уточняйте
Доставка: По всей России

Отгрузка осуществляется транспортными компаниями на Ваш выбор.
Мы рекомендуем:

ЖелДорЭкспедиция
ЖелДорЭкспедиция
Деловые линии
Деловые линии
Для заказа укажите следующие параметры:
Диапазон измерения:
Класс точности:
Длина капилляра:
Защитная оболочка капилляра:
Маркировка:
ТКП-60С (__-__)-__-__-__-__ __ __

Отправить заявку


Термометры манометрические конденсационные показывающие ТКП-60С предназначены для измерения температуры воды, масла и других неагрессивных жидкостей в промышленных установках.

  • Относят к ГСП.
  • Выпускают по СНИЦ 405.153.003 ТУ.
  • По стойкости против механических воздействий - виброустойчивы.
  • По стойкости против климатических воздействий сделаны в исполнении В 4 категории по размещению по ГОСТ 15150, только при работе в температуре от минус 60 до плюс 80°С.
  • Имеет сертификат по утверждению типа средства измерения, лицензию по ремонту и выпуску , свидетельство по типовому одобрению, которое выдано Российским Морским Регистром Судоходства.
  • Межповерочный интервал – 2 года.
Инфографика ТКП-60С

Термометры ТКП-60С состоят из манометрической системы и измерительного устройства. Манометрическая термосистема состоит из термобаллона, дистанционного капилляра и манометрической пружины.

Принцип действия термометров основан на строгой зависимости между температурой измеряемой среды и давлением насыщенных паров заполнителя термосистемы, находящегося в герметично замкнутой манометрической термосистеме. Под воздействием температуры изменяется давление внутри манометрической системы, происходит раскрутка манометрической пружины, связанной со стрелкой отсчетного устройства.

Термобаллоны термометров рассчитаны на давление измеряемой среды с защитной гильзой до 25 МПа, без защитной гильзы - 1,6 МПа.

Термометры имеют две модификации ТКП-60С и ТКП-100С, которые отличаются друг от друга длиной погружения и диаметром термобаллона, а также габаритными размерами корпуса и массой.

Технические характеристики

Диапазон измерения Примечание Пределы допускаемой основной погрешности показаний, % от диапазона измерений
Класс 1,5 Класс 2,5
-25 … 75 °С в диапазоне от минус 25 до 0 °С
± 2,5 ± 4,0
в диапазоне свыше 0 до 75 °С ± 1,5 ± 2,5
0 … 120 °С в диапазоне от 0 до 40 °С ± 3,0 ± 4,8
в диапазоне свыше 40 до 120 °С ± 1,8 ± 3,0
100 … 200 °С в диапазоне от 100 до 130 °С ± 2,5 ± 4,0
в диапазоне свыше 130 до 200 °С ± 1,5 ± 2,5
200 … 300 °С в диапазоне от 200 до 230 °С ± 2,5 ± 4,0
в диапазоне свыше 230 до 300 °С ± 1,5 ± 2,5

Основные характеристики:

Параметр Значение
Диапазон измерения -25...+75
0...120
100...200
200…300
Класс точности 1,5 1)
2,5 2)
Предел допускаемой дополнительной погрешности от изменения температуры окружающего воздуха, % от диапазона измерения, не более ± 0,4% от диапазона измерения на каждые 10 °С изменения температуры плюс 0,01 % от диапазона измерения на каждые 10 °С изменения температуры и на каждый метр дистанционного капилляра
Заполнитель термосистемы Хладон 22
Метил хлористый
Ацетон
Толуол
Способ присоединения термобаллона Гибкий
Длина капилляра, м 1,6; 2,5; 4; 6; 10
Вид защитной оболочки капилляра А - медная
Б - полиэтиленовая
Диаметр термобаллона, мм 12
Длина погружения термобаллона, мм 100
Материал термобаллона нержавеющая сталь 12Х18Н10Т или латунь ЛС59-1
Габаритные размеры корпуса, мм Ø60Х35
Диапазон температур окружающего воздуха, °С от минус 50 до 60
Относительная влажность, %, не более 90
Масса, кг, не более 0,9
Средний срок службы, лет, не менее 10
Межповерочный интервал, лет 2

Примечания:

1) На первой 1/6 шкалы класс точности не нормируется; 1,5 для последних 2/3 шкалы; 2,5 для первой 1/3 шкалы

2) На первой 1/6 шкалы класс точности не нормируется; 2,5 для последних 2/3 шкалы; 4,0 для первой 1/3 шкалы

Давление в измеряемой среде до 1,6МПа, по запросу заказчика изготавливаются термобаллоны на давление 6,3МПа. с гильзой для защиты до 24.5 МПа (гильза для защиты в поставочный комплект не включена, а делается по специальному заказу).

Присоединительные и габаритные размеры ТКП-60С

ТКП-60С

Написание при заказе термометра ТКП-60С с измерительным пределом от 0 до плюс 120 °С, с классом точности - 2,5, длиной капилляра соединения 6 м с оболочкой из полиэтилена:

«ГСП. ТКП-60 С(0-120)-2,5-6,0-В СНИЦ 405.153.003 ТУ».
