ET - Теплообменники пластинчатые

ET Теплообменники пластинчатые
Цена: По запросу
Наличие на складе: Уточняйте

Для получения дополнительной информации по продукции, уточнения цены и наличия - отправьте заявку.

Отправить заявку

Доставка: По всей России

Отгрузка осуществляется транспортными компаниями на Ваш выбор.
Мы рекомендуем:

ЖелДорЭкспедиция
ЖелДорЭкспедиция
Деловые линии
Деловые линии

Область применения

Теплообменники ET - схема
  • нагрев теплоносителя в системах отопления, горячего водоснабжения, вентиляции и других технологических теплообменных процессах;
  • охлаждение трансформаторного, гидравлического и моторного масел;
  • теплоснабжение домов коттеджного типа;
  • горячее водоснабжение душевых сеток на производстве;
  • в системах напольного отопления;
  • теплоснабжение высотных домов;
  • теплоснабжение небольших районов;
  • в системах приточной вентиляции;
  • нагрев воды в плавательных бассейнах;
  • нагрев или охлаждение жидкостей в пищевой промышленности;
  • и других технологических теплообменных процессах.

Устройство и принцип работы

Теплообменник (рис 1.1) состоит из набора гофрированных пластин - 3 сжатых между двумя стальными передней - 1 и задней - 2 стяжными плитами. При помощи двух направляющих - 4 пакет пластин устанавливается в правильное положение и стягивается стяжными болтами - 5 до необходимого размера А, величина которого зависит от количества пластин в пакете. Уплотнение пластин между собой осуществляется по уплотнительному пазу прокладкой из термостойкой резины. Уплотнительное соединение имеет такую форму, которая направляет различные потоки жидкостей в соответствующие каналы и препятствует их смешению. Рабочие среды, участвующие в процессе теплопередачи, через патрубки вводятся в теплообменник.

Пластинчатые теплообменники - сборкаВ теплообменнике рабочие среды распределяются по чередующимся каналам щелевидной формы, образованным гофрированными поверхностями двух соседних пластин и угловыми отверстиями. Каналы располагаются таким образом, что две рабочие среды движутся по ним в режиме противотока. Поток жидкости в пристенном слое усиленно турбулизируется за счет гофрированных поверхностей пластин. Усиленная турбулизация и тонкий слой жидкости дают возможность значительно интенсифицировать теплоотдачу при сравнительно малых гидравлических сопротивлениях. При этом снижается процесс загрязнения пластин. Участвующие в теплообмене среды подаются в теплообменник через патрубки, находящиеся на передней и задней плитах.

Во время прохода сред через теплообменник греющая среда отдает часть тепла пластине, которая, в свою очередь охлаждается с другой стороны нагреваемой средой. Наиболее важной деталью теплообменника является пластина. Изготавливаются пластины из нержавеющей стали толщиной 0,5мм (0,6мм по спецзаказу) методом холодной штамповки, а уплотнительные резиновые прокладки из пищевой резиновой смеси EPDM). Пластины в теплообменнике повёрнуты одна относительно другой вокруг горизонтальной оси на 180°, чтобы вершины гофр на сопрягаемых поверхностях были повернуты в противоположные стороны.

Технические характеристики

Параметр Значение
Название теплообменника ЕТ 0 ЕТ 1 ЕТ 2 ЕТ 3 ЕТ 4 ЕТ 5 ЕТ 6 ЕТ 7
Площадь поверхности теплообмена пластины, м2 0,025 0,06 0,1 0,128 0,1345 0,155 0,22 0,32
Максимальное количество пластин, шт, n 160 200 200 250 300 300 300 300
Максимальная площадь теплообмена, м2 4,0 12,0 20,0 32,0 40,08 46,5 66,0 96,0
Толщина пластины, мм 0,3...0,5 0,4...0,5 0,5...0,6
Длина пакета пластин, мм, A= 2,8*n 3,4*n 3,5*n
Общая длина, мм L= A+70 A+100 4*n+370 A+50 A+50, A+60 A+60 5*n+600 5*n+600
Вес (не более), кг 0,2*n+16 0,5*n+50 0,9*n+120 0,768*n+
+146
1,2*n+146,
1,2*n+206
1,3*n+
+220
1,7*n+
+340
2,45*n+
+430
Условный диаметр патрубков, DN, мм 25 32 25,32 50 50,80 80 100 100
Присоединение теплообменника к трубопроводу Муфтовое Муфтовое,
Фланцевое
Фланцевое
Максимальный расход теплоносителя для ГВС с параметрами 60/30C, 5/55C:
-по греющей стороне, м3/ч:
-по нагреваемой стороне, м3/ч:
4,76
2,84
10,0
6,0
16,5
10,0
22,0
13,0
50,0
30,0
56,5
34,0
93,0
56,0
47,0
28,0
Максимальный расход теплоносителя для ГВС с параметрами 110/70C, 95/65C:
-по греющей стороне, м3/ч:
-по нагреваемой стороне, м3/ч:
3,73
4,95
7,5
10,0
12,5
16,5
17,0
22,0
38,0
50,4
42,5
56,5
70,0
93,0
35,0
47,0
Диапазон нагрузок, Гкал от 0,0009 до 3200
Рабочее давление, МПа до 1,6
Рабочая температура, С -10 до +150
Рабочие среды вода, жидкие пищевые продукты, масло, этиленгликоль, антифриз, тосол и др.

Варианты исполнения теплообменников

  • одноходовой;
  • двухходовой с/без циркуляционной линией;
  • двухходовой в виде моноблока для систем горячего водоснабжения, присоединенные по 2-х ступенчатой смешанной схеме;
  • трехходовой.

Для повышения надежности работы рекомендуется на входе сред в теплообменник установить фильтры, предотвращающие попадание мелких частиц в каналы.

Примеры исполнения теплообменников

Одноходовые теплообменники

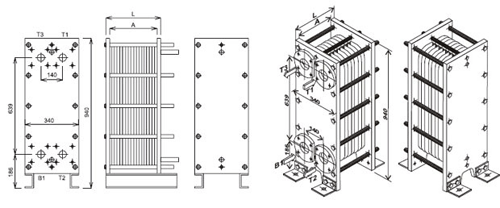

a) все патрубки расположены на одной стороне

Все патрубки расположены на одной стороне

Т1 - вход греющей среды; Т2 - выход греющей среды;
В1 - вход нагреваемой среды; Т3 - выход нагреваемой среды;

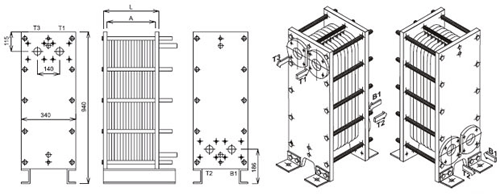

б) патрубки вход/выход расположены по разные стороны теплообменника

Патрубки вход/выход расположены по разные стороны теплообменника

Т1 - вход греющей среды; Т2 - выход греющей среды;
В1 - вход нагреваемой среды; Т3 - выход нагреваемой среды;

Двухходовые теплообменники

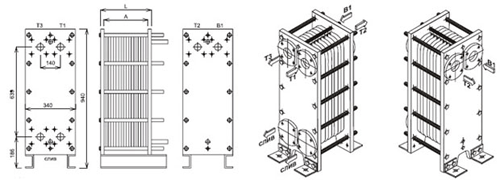

a) двухходовой теплообменник с циркуляционной линией

Двухходовой теплообменник с циркуляционной линией

Т1 - вход греющей среды; Т2 - выход греющей среды;
В1 - вход нагреваемой среды; Т3 - выход нагреваемой среды;
Т4 - вход циркуляционной воды из ГВС

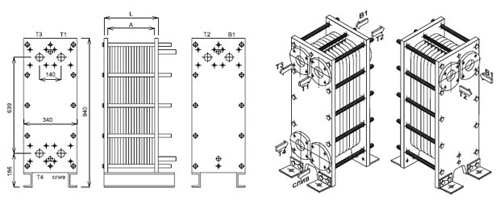

б) двухходовой теплообменник без циркуляционной линии

Двухходовой теплообменник без циркуляционной линии

Т1 - вход греющей среды; Т2 - выход греющей среды;
В1 - вход нагреваемой среды; Т3 - выход нагреваемой среды;

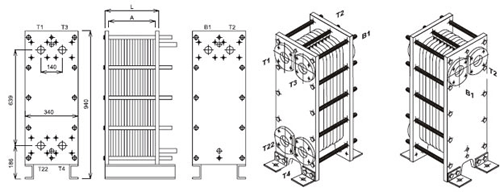

Двухходовой теплообменник для двухступенчатой смешанной схемы горячего водоснабжения

Двухходовой теплообменник для двухступенчатой смешанной схемы горячего водоснабжения

Т1 - вход греющей среды; Т2 - выход греющей среды;
В1 - вход нагреваемой среды; Т3 - выход нагреваемой среды;
Т4 - вход циркуляционной воды из ГВС; Т22 - вход обратной воды из отопления

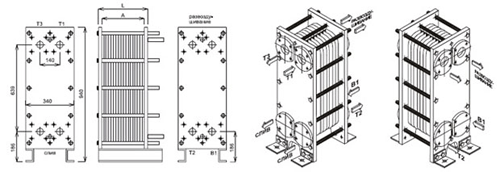

Трехходовой теплообменник

Трехходовой теплообменник

Т1 - вход греющей среды; Т2 - выход греющей среды;
В1 - вход нагреваемой среды; Т3 - выход нагреваемой среды;
