Теплоконтроль Продукция Контроль температуры Счетчик тепловой энергии и количества воды СКМ-2

СКМ-2 - Счетчик тепловой энергии и количества воды

СКМ-2 Счетчик тепловой энергии и количества воды
Цена: По запросу
Наличие на складе: Уточняйте

Для получения дополнительной информации по продукции, уточнения цены и наличия - отправьте заявку.

Отправить заявку

Доставка: По всей России

Отгрузка осуществляется транспортными компаниями на Ваш выбор.
Мы рекомендуем:

ЖелДорЭкспедиция
ЖелДорЭкспедиция
Деловые линии
Деловые линии

Счетчик тепловой энергии и количества воды СКМ-2 предназначен для измерения, контроля и учета тепловой энергии и параметров теплоносителя в закрытых и открытых водяных системах теплоснабжения, горячего и холодного водоснабжения у производителя и потребителя и служит для обеспечения коммерческого учета теплоснабжения (теплопотребления).

Область применения: Источники теплоты, предприятия тепловых сетей, тепловые пункты, объекты потребления (здания) промышленного, коммунального и бытового назначения.

Функции СКМ-2

1. Измерение и индикация:

  • мгновенных значений объемных pacxoдов [м3/ч];
  • мгновенных значений температур t[°C] теплоносителя (воды);
  • мгновенных значений давления в трубопроводах р[кПа].

2. Вычисление и индикация:

  • мгновенных значений тепловой мощности Р [кВт];
  • текущих значений температур t1.. .t5 [°С];
  • текущих значений разности температур для каждой активной системы t1-t2 [°С]; t3-t4 [°С].

3. Вычисление, индикация и накопление с нарастающим итогом:

  • суммарно потребленного количества тепловой энергии Е [МВт-ч / Гкал / ГДж];
  • потребленное количество тепловой энергии первой системы Е1 и второй системы Е2;
  • объема V [м3] и массы М [т] теплоносителя (воды) для каждого канала измерения;
  • разности масс теплоносителя (воды) первого и второго М1-М2 [т], третьего и четвертого МЗ-М4 [т] канала измерения;
  • объем (массу) теплоносителя (воды) обратного направления в трубопроводе при установке режима «зимний/летний» (функция «реверс»).

4. Регистрация и хранение показаний:

  • абсолютных и накопленных значений потребленного количества тепловой энергии Е
  • [МВт-ч / Гкал / ГДж] за часы, сутки и месяцы;
  • абсолютных и накопленных значений объема V [м3] и массы М [т] теплоносителя (воды),
  • движущегося в обоих направлениях;
  • усредненных значений температур теплоносителя (воды) t[°C] за часы, сутки и месяцы;
  • разностей температур t1-t2 [°С], t3-t4 [°С] для каждой активной системы;
  • усредненных значений давления в трубопроводах р [кПа] за часы, сутки и месяцы;
  • времени нормальной работы прибораtd [ч];
  • суммарного времени работы прибора tl [ч];
  • кодов общих ошибок измерений ErI за часы, сутки и месяцы;
  • кодов ошибок измерений расхода Ег1 за часы, сутки и месяцы;
  • кодов ошибок измерений температуры Ег2 за часы, сутки и месяцы.

Теплосчетчик СКМ-2 обеспечивает измерения по двум тепловым системам и рассчитан на работу совместно с первичными преобразователями расхода, температуры и давления. В зависимости от комплектации, теплосчетчик СКМ-2 состоит из тепловычислителя, к которому могут подключаться:

  • до 5 электромагнитных (ЭСДМ-01) или ультразвуковых (ЭСДУ-01) преобразователей расхода (объема) с выходным числоимпульсным сигналом;
  • до 5 термопреобразователей сопротивления с характеристикой Pt500;
  • до 5 преобразователей давления с выходным сигналом тока 0-5мА; 0-20мА; 4-20мА.

Как дополнительная опция, предусмотрена возможность включения функции регулирования. В данном случае тепловычислитель будет поддерживать значение заданного параметра в соответствии с запрограммированным значением. Регулируемый параметр выбирается из следующего ряда: -тепловая мощность Р1 ...РЗ;

  • расход q1...q5;
  • температура t1.. .t5 или разность температур t1 -t2, t3-t4.

Тепловычислитель может быть укомплектован одним из трех модулей внешних интерфейсов:

  • RS-232-длина линии связи до 15м;
  • RS-485 -длина линии связи до 2км;
  • M-bus, CL;
  • двумя токовыми выходами 0-5мА, 0-20мА или 4-20мА.

Теплосчетчик СКМ-2 обеспечивает возможность программного конфигурирования системы измерения и алгоритмов расчета с учетом типа контролируемой системы теплоснабжения и набора используемых преобразователей расхода, температуры и давления по схемам измерений.
Адаптация теплосчетчика к условиям применения, в зависимости от типа системы теплоснабжения, алгоритма вычисления тепловой энергии, производится на месте установки пользователем.

СКМ-2 соответствует требованиям ГОСТ Р 51649 и «Правил учета тепловой энергии и теплоносителя».

Технические характеристики

Параметр Значение
Условный диаметр преобразователей расхода электромагнитных ЭСДМ-01, Ду, мм: 20; 25; 32; 50; 80; 100; 150
Условный диаметр преобразователей расхода ультразвуковых ЭСДУ-01, Ду, мм 25;32;50;80;100;150;200;250;300;400;500;600;700;800; 1000
Диапазон измеряемых расходов теплоносителя, в зависимости от условного диаметра и типа преобразователя расхода:
для электромагнитных преобразователей расхода, 0,04.. .500
для ультразвуковых преобразователей расхода, м3/ч 0,07.. .28000
Диапазон измерения температур, °С 0...160
Предел допускаемой абсолютной погрешности измерения температуры
(без учета погрешности термопреобразователей сопротивления), °С
±0,3
Диапазон измерения разностей температур, °С 3...150
Номинальная статическая характеристика термопреобразователя Pt500
Предел допускаемой приведенной погрешности измерения давления теплоносителя (без учета погрешности преобразователя давления), % ±0,5
Верхний предел измерения давления, не более, МПа 2,5
Предел допускаемой относительной погрешности измерения времени,% ±0,01
Электропитание вычислителя:
от внутренней литиевой батареи, напряжение, В 3,6
от сети, напряжением, В 220
Габаритные размеры вычислителя, мм 200x180x72
Масса вычислителя, кг не более 1,3

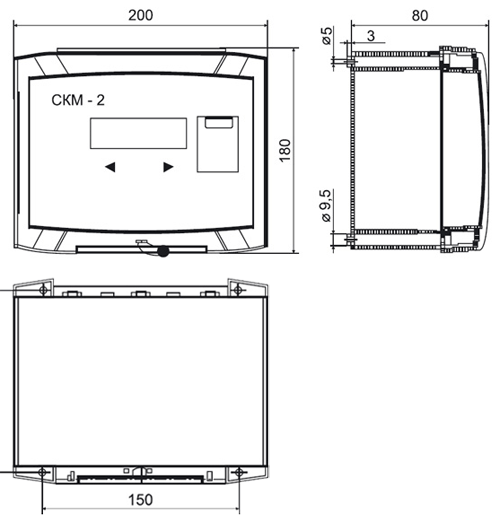

Габариты

СКМ-2 Габариты
