РТП-М - Регулятор температуры недистанционный

РТП-М Регулятор температуры недистанционный
Цена: 35 910 … 162 040 руб. без НДС
Подробнее на вкладке "Цены" (см. ниже)
  • Стоимость зависит от выбранной модификации
  • Указаны актуальные заводские цены
Наличие на складе: Уточняйте

Для получения дополнительной информации по продукции, уточнения цены и наличия - отправьте заявку.

Отправить заявку

Доставка: По всей России

Отгрузка осуществляется транспортными компаниями на Ваш выбор.
Мы рекомендуем:

ЖелДорЭкспедиция
ЖелДорЭкспедиция
Деловые линии
Деловые линии

Регулятор прямого действия недистанционный РТП-М предназначен для автоматической регулировки температуры в системах охлаждения или смазки двигателей внутреннего сгорания.

Типовые области применения: Тепловозные и промышленные дизели, газовые двигатели, газомотокомпрессоры.

Термочувствительным элементом в регуляторе являются датчики температуры с твёрдым наполнителем типа ТД-М. Материал корпуса БрО3Ц7С5Н1.

По заказу регуляторы РТП-65-1М могут изготавливаться с корпусными деталями из алюминия.

Модификации

Обозначение Технические условия Коды исполнений Термодатчик Количество в приборе Масса, кг
РТП-65-1М ТУ25.02.092101-78 4 218 810 732
4 218 811 412 (Экспортное)
4 218 811 512 (Тропическое)
ТД7М 2 33
РТП-80-М ТУ25.02.092168-80 4 218 810 745
4 218 811 425 (Экспортное)
4 218 811 525 (Тропическое)
    42
РТП-100-М 4 218 810 756
4 218 811 436 (Экспортное)
4 218 811 536 (Тропическое)
ТД8М 2 50
РТП-125-М 4 218 810 767
4 218 811 447 (Экспортное)
4 218 811 547 (Тропическое)
    75
РТП-150-М  4 218 810 778
4 218 811 458 (Экспортное)
4 218 811 558 (Тропическое)
    100

Технические характеристики

Параметр Значение
Условное давление среды регулирования PN, МПа 1,00
Пропорциональная зона, °C, не больше 10,1
Нечувствительная зона, °C, не больше 3,1
Фиксированная температура настройки, °C 35; 50;45; 65;55; 70; 60; 75; 90; 85; 80; 95
Временная постоянная, с, не больше 99,9
Диаметр условного прохода DN, мм 100; 80; 65; 150; 125
Условная пропускная способность КN, м3/час 100; 100; 60; 250; 160;
Масса, кг, не больше 50; 42; 33; 100;75 (См. таблицу модификаций)

Принцип действия

Принцип действия терморегуляторов РТП-М основан на перемещении клапана в зависимости от изменения объема заполнителя термочувствительного элемента пропорционально регулируемой температуре.

Автоматическое поддержание заданного значения регулируемой температуры производится по способу перепуска. Соотношение количества охлаждающей среды в линиях перепуска и холодильника определяется регулируемой температурой.

При повышении температуры охлаждающей среды, выходящей (входящей) из дизеля (в дизель), регулирующий орган, перемещаемый термочувствительным элементом вследствие увеличения объема заполнителя, изменяет гидравлическое сопротивление в линиях перепуска и холодильника.

При этом расход охлаждающей среды через холодильник увеличивается, а в линиях перепуска уменьшается. Соотношение расходов изменяется до тех пор, пока регулируемая температура не примет заданного значения.

При понижении температуры охлаждающей среды, выходящей (входящей) из дизеля (в дизель), объем заполнителя термочувствительного элемента уменьшается, и восстановление заданного температурного режима дизеля происходит под действием пружины возврата, перемещающей регулирующий орган в положение, при котором гидравлическое сопротивление в линии перепуска уменьшается, а в линии холодильника увеличивается.

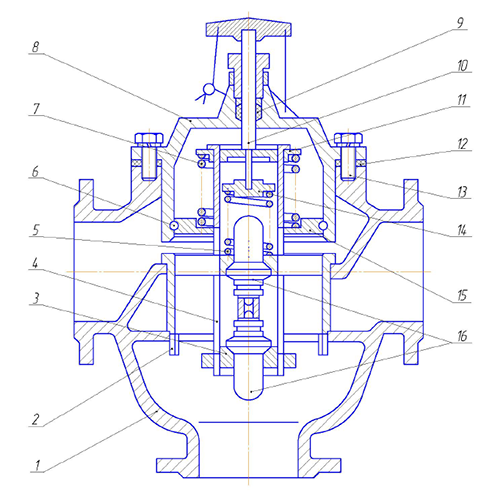

Чертеж РТП-М

Крышка 8 терморегулятора, нижняя часть которой служит седлом для клапана 2 в положении ПЕРЕПУСК ЗАКРЫТ, соединена через прокладку 12 болтами 13 с корпусом 1.

Перемещение клапана 2 осуществляется двумя датчиками температуры 16 с твердым наполнителем, один из которых опирается на клапан 2, а другой на упор 3. Гильза 4, имеющая пазы и завальцованный в ней упор II, опирается на пружину перегрузку 7, установленную на упор 15, который опирается на пружинное кольцо. 6.

Возврат клапана в начальное положение осуществляет пружина возврата 5, опирающаяся на упор 14 и клапан 2. При необходимости ручное управление осуществляется винтом настройки 10. Для герметизации винта служит кольцо 9.

Габаритные размеры

Габаритные размеры РТП-М

Габаритные размеры и масса приведены в таблице:

Обозначение D1 D2 H L C d K n Масса, кг
РТП-65-1М 65 155 123 412 250 157 15 155 6 33
РТП-80-М 80 170 138 465 300 172 15 185 8 42
РТП-100-М 100 190 158 490 310 202 15 216 8 50
РТП-125-М 125 215 183 540 360 240 15 266 10 75
РТП-150-М 150 240 208 600 430 280 15 197 12 100

Присоединительные фланцевые размеры в соответствии с ГОСТ №1536-76.

Комплект поставки

Наименование Количество Примечание
Регулятор температуры РТП-М (РТП-1М) 1 В соответствии с заказом
Паспорт 2.574.112 ПС   Согласно заказу-наряду
Техническое описание и инструкция по эксплуатации 2.574.112 ТО   Согласно заказу-наряду
Датчик температуры ТД-М 4 По требованию Заказчика за отдельную плату
Прокладка 2 По требованию Заказчика за отдельную плату
