ВЭП - Механизмы исполнительные прямоходные

ВЭП Механизмы исполнительные прямоходные
Цена: По запросу
Наличие на складе: Уточняйте

Для получения дополнительной информации по продукции, уточнения цены и наличия - отправьте заявку.

Отправить заявку

Доставка: По всей России

Отгрузка осуществляется транспортными компаниями на Ваш выбор.
Мы рекомендуем:

ЖелДорЭкспедиция
ЖелДорЭкспедиция
Деловые линии
Деловые линии

Применяется в качестве электрического исполнительного механизма для регулирующих клапанов.

Технические характеристики

Наименование параметров Значение параметров
  ВЭП-05-3000
ВЭП-15-3000*
ВЭП-06-3000
ВЭП-16-3000*
ВЭП-07-3000
ВЭП-17-3000*
ВЭП-08-3000
ВЭП-18-3000*
ВЭП-09-3000
ВЭП-19-3000*
Напряжение питания 187-242В, 50Гц
Потребляемая мощность, ВА, не более 18
Усилие отключения, Н 3000
Выключение по моменту Электронное, бесконтактное
Выключение по положению Регулируемые механические ограничители
Датчик предельного момента (перегрузки) Беспотенциальный контакт
Режим работы Повторно-кратковременный, ПВ не более 25%
Рабочий ход, мм: 20 40 20 20 40
Номинальное время полного хода, c: 63 125 63 63 125
Управление Трехпозиционное (открыть, регулировать, закрыть)
Масса, кг, не более 3,5
Степень защиты IP54
Присоединительные размеры под зарубежные аналоги   STO "REGADA",
AVM234S
"SAUTER"
ST "MINI"
"REGADA"
MC250/230 "TA" MC250/230 "TA"
Класс защиты от поражения электрическим током 1
Срок службы не менее 15 лет

* модефикация 15...19 - с дополнительными концевыми выключателями

Габаритные размеры

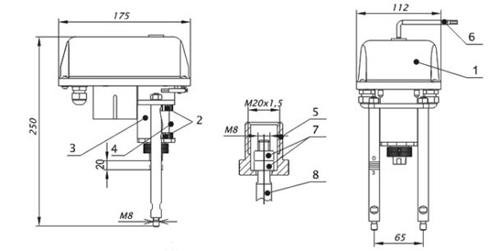

ВЭП -05-3000 (ВЭП-15-3000)
Рисунок 1. ВЭП -05-3000 (ВЭП-15-3000)


ВЭП -06-3000 (ВЭП-16-3000)
Рисунок 2. ВЭП -06-3000 (ВЭП-16-3000)


ВЭП -07-3000 (ВЭП-17-3000)
Рисунок 3. ВЭП -07-3000 (ВЭП-17-3000)

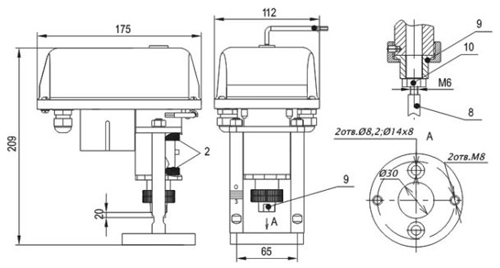

ВЭП -08-3000 (ВЭП-18-3000)
Рисунок 4. ВЭП -08-3000 (ВЭП-18-3000)

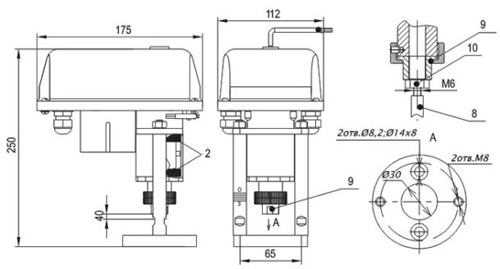

ВЭП -09-3000 (ВЭП-19-3000)
Рисунок 5. ВЭП -09-3000 (ВЭП-19-3000)


1-Крышка
2-регулируемые ограничители хода
3-съемный кожух
4-ходовая гайка
5-указательная гайка
6-ключ ручного привода
7-гайка М8
8-шток клапана
9-присоединительная гайка
10-гайка М6

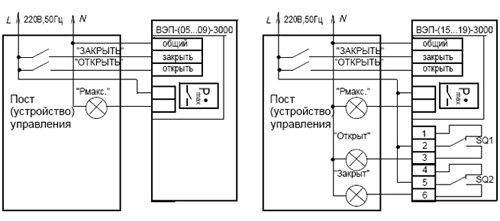

Схема подключения ВЭП-ХХ-3000
Схема подключения ВЭП-ХХ-3000
